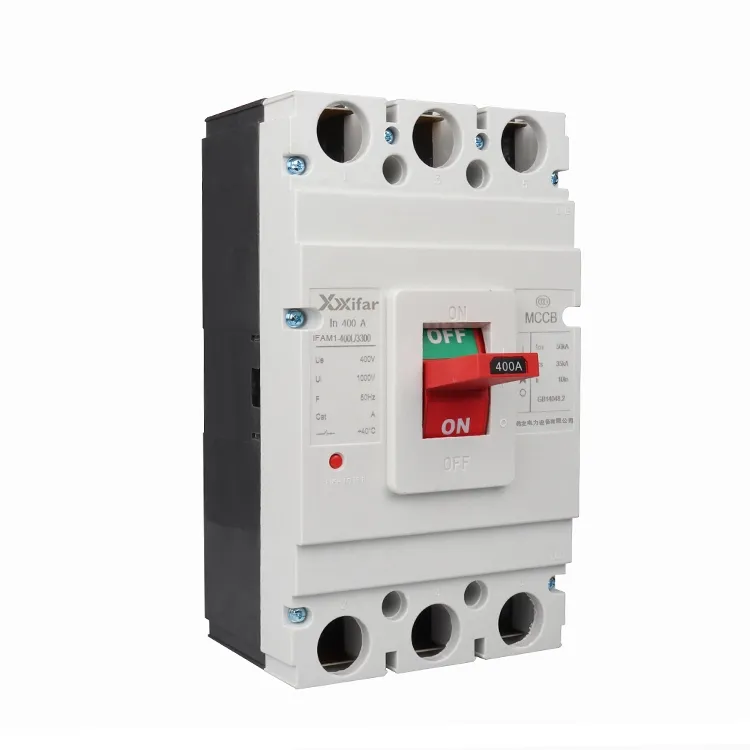

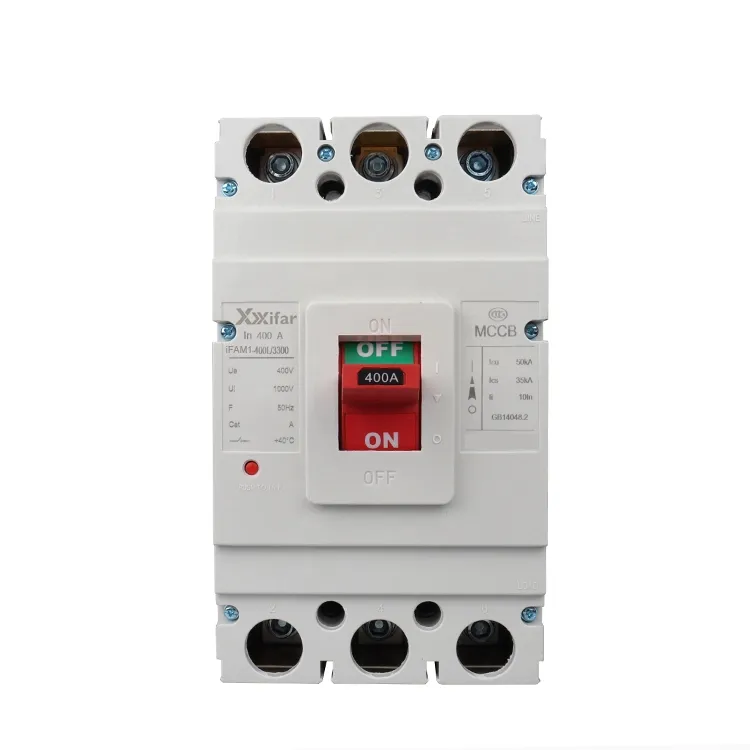

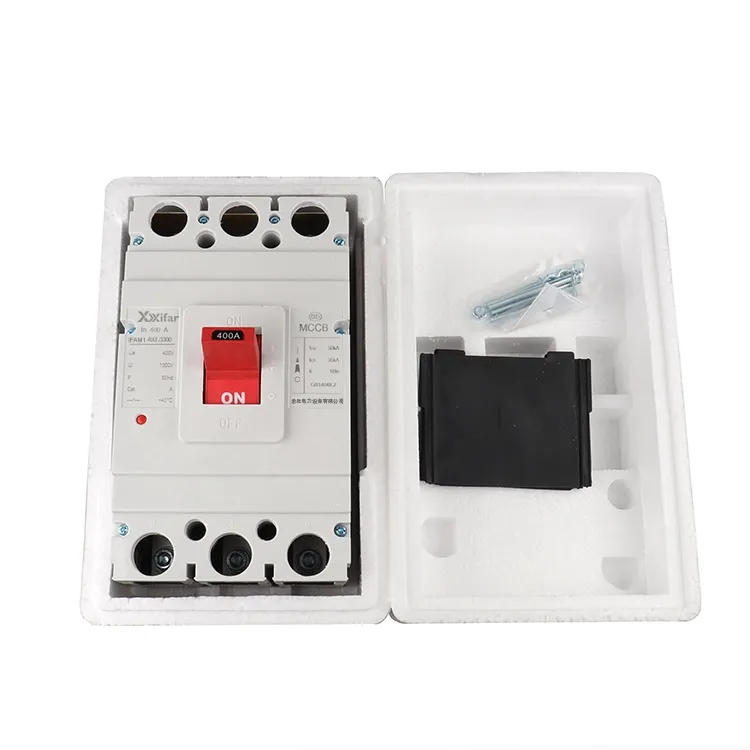

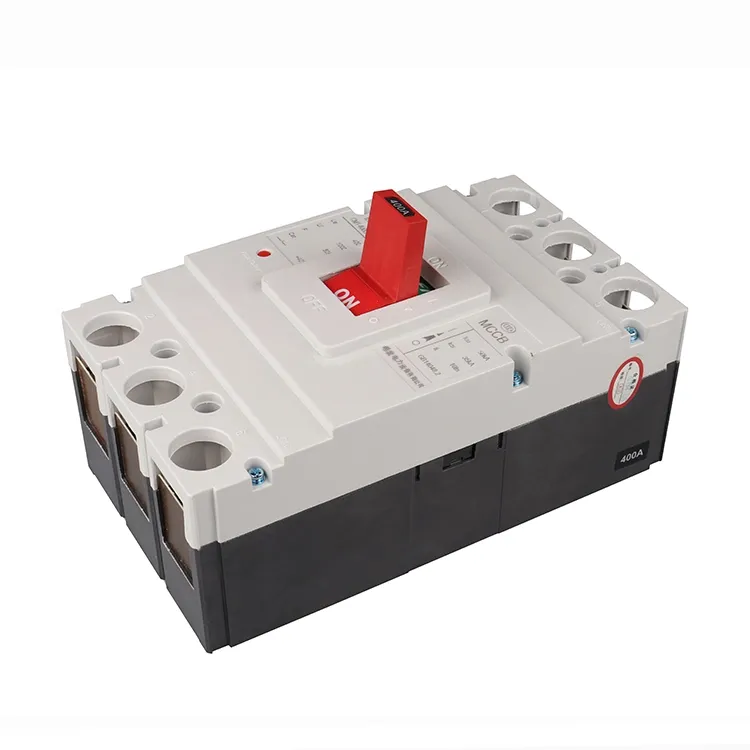

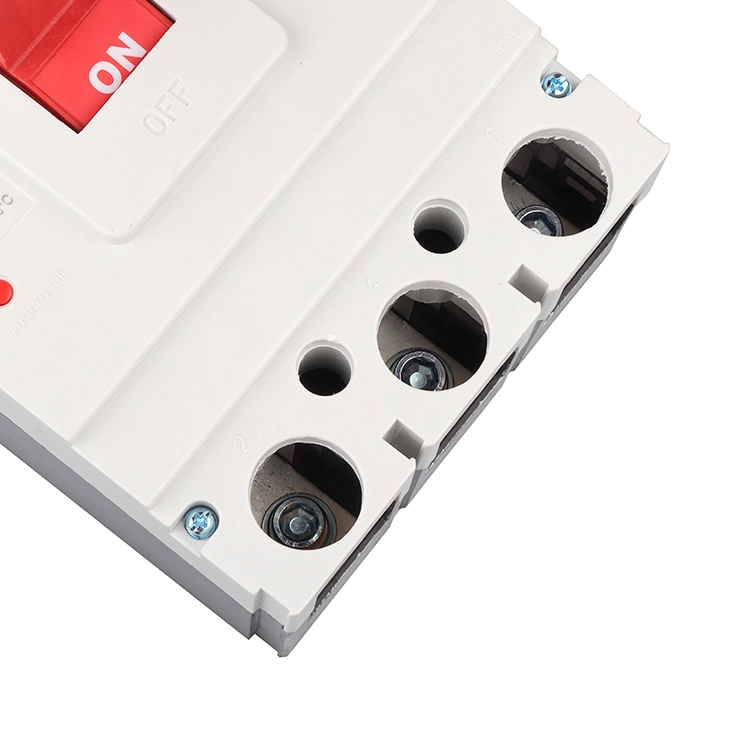

Interruptor de caja moldeada cerrada 400a 3p Mccb

Un interruptor de caja moldeada cerrada 400a 3p mccb es un tipo de disyuntor con una carcasa aislante moldeada y aislamiento de aire. Se instala y aplica comúnmente en sistemas de distribución de bajo voltaje para interrumpir o aislar tanto corrientes normales como corrientes de falla dentro del rango nominal, lo que ayuda a proteger cables y equipos eléctricos. Los métodos de disparo comunes para un interruptor de caja moldeada cerrada mccb 400a 3p incluyen unidades de disparo solo magnéticas, termomagnéticas y electrónicas.

Un disparo sólo magnético funciona únicamente en condiciones de cortocircuito. En otras palabras, el interruptor de caja moldeada cerrada 400a 3p mccb se activa solo cuando ocurre una falla como un cortocircuito. Este tipo se utiliza a menudo en circuitos de calentadores o en circuitos de motores donde ya se proporciona protección de sobrecarga separada.

Las unidades de disparo termomagnéticas responden tanto a cortocircuitos como a sobrecorriente sostenida. Si la corriente excede los 400 A durante un período determinado o se produce un cortocircuito, se disparará el interruptor de caja moldeada cerrada mccb de 3 pines de 400 a. Debido a que combina dos mecanismos de protección, a veces se lo denomina disparo combinado o doble en un interruptor de caja moldeada cerrada mccb 400a 3p, que se aplica comúnmente en la distribución de energía general.

Los relés electrónicos representan una solución más avanzada y madura. Con este tipo, se pueden ajustar parámetros como el captador magnético, los ajustes térmicos y el retardo de disparo, lo que hace que el interruptor de caja moldeada cerrada 400a 3p mccb sea adecuado para una gama más amplia de aplicaciones. Sin embargo, esta flexibilidad adicional suele tener un coste mayor.

Además de estos tipos, existen disyuntores de caja moldeada diseñados específicamente para la protección de motores. Para tales aplicaciones, el ajuste de disparo magnético suele ser más alto, que es más de diez veces la corriente nominal, de modo que el disyuntor de caja moldeada pueda soportar la alta corriente de irrupción durante el arranque del motor sin dispararse innecesariamente y, al mismo tiempo, brindar protección en condiciones de falla.

Parámetro del interruptor de caja moldeada cerrada mccb 400a 3p:

Funciones del interruptor de caja moldeada cerrada mccb 400a 3p Accesorios

Los accesorios amplían y complementan las funciones básicas de un interruptor de caja moldeada cerrada mccb 400a 3p. Añaden opciones de control y mejoran las funciones de protección para convertirlos en parte integral del dispositivo. Los accesorios comunes de un interruptor de caja moldeada cerrada mccb de 400 A y 3 pines incluyen contactos auxiliares, contactos de alarma, unidades de disparo en derivación, disparadores de bajo voltaje, operadores de motor y manijas giratorias externas.

1) Contactos Auxiliares

Los contactos auxiliares se utilizan principalmente para indicar si el interruptor de caja moldeada cerrado mccb 400a 3p está abierto o cerrado, pero no muestran si se ha producido un disparo por falla. Están conectados al circuito de control. Para disyuntores de caja moldeada, con un tamaño de bastidor de 400 A y superiores, se encuentran disponibles configuraciones de dos contactos normalmente abiertos y dos contactos normalmente cerrados con una corriente térmica de alrededor de 6 A. Un tamaño de bastidor de 100 A normalmente utiliza un contacto inversor de apertura única, mientras que los de 225 A y 250 A adoptan una estructura de contacto de puente con una corriente térmica convencional de aproximadamente 3 A.

2) Contactos de alarma

Los contactos de alarma están diseñados para señalar cuando el interruptor de caja moldeada cerrada mccb 400a 3p se activa automáticamente debido a fallas como sobrecarga, cortocircuito o bajo voltaje. Su corriente de funcionamiento es generalmente de 380 V CA a 0,3 A o de 220 V CC a 0,15 A, pero normalmente no supera 1 A. Sin embargo, la corriente térmica suele estar dentro del rango de 1 a 2,5 A.

3) Unidad de disparo en derivación

Una unidad de disparo en derivación permite abrir de forma remota el interruptor de caja moldeada cerrada mccb de 3 pines de 400 a. Su voltaje de funcionamiento puede ser independiente del voltaje del circuito principal. Está diseñado para trabajos de corta duración y el tiempo de activación de la bobina normalmente no debe exceder un segundo; de lo contrario, la bobina podría dañarse.

Para evitar que la bobina se queme, se conecta un microinterruptor en serie con la bobina de disparo en derivación. Cuando se energiza la bobina, la armadura se siente atraída, lo que hace que el microinterruptor cambie de un estado normalmente cerrado a uno normalmente abierto. Esto interrumpe el circuito de control, por lo que incluso si se mantiene presionado el botón, la bobina no permanecerá energizada. Este diseño protege eficazmente la bobina contra el sobrecalentamiento. Una vez que el interruptor de caja moldeada cerrada mccb 400a 3p se reinicia y se cierra nuevamente, el microinterruptor vuelve a su posición normalmente cerrada. Las unidades de disparo en derivación están disponibles en varios voltajes y frecuencias de control para adaptarse a diferentes aplicaciones.

4) Liberación por bajo voltaje

El disparador de bajo voltaje se utiliza para proteger circuitos y equipos eléctricos de condiciones de bajo voltaje. Su bobina está conectada al lado de suministro del disyuntor de caja moldeada y el disyuntor solo se puede cerrar cuando la bobina está energizada. Si el voltaje es demasiado bajo, el interruptor de caja moldeada cerrado mccb 400a 3p no se puede cerrar. Es importante asegurarse de que el voltaje del sistema coincida con el voltaje nominal del disparador de mínima tensión. El rango de funcionamiento suele estar entre el 70 % y el 35 % de la tensión nominal. Estos dispositivos también están disponibles en diferentes voltajes y frecuencias para diversas aplicaciones.

5) Mecanismo del operador del motor

Los operadores de motor se utilizan para el cierre y apertura automáticos y remotos de disyuntores. Hay dos tipos principales, que son impulsados ​​por motor y electromagnéticos. Los mecanismos accionados por motor se utilizan generalmente para disyuntores MCCB de caja moldeada con un tamaño de bastidor de 400 A y superiores, mientras que los operadores electromagnéticos son más adecuados para MCCB con clasificación de 225 A e inferiores.
