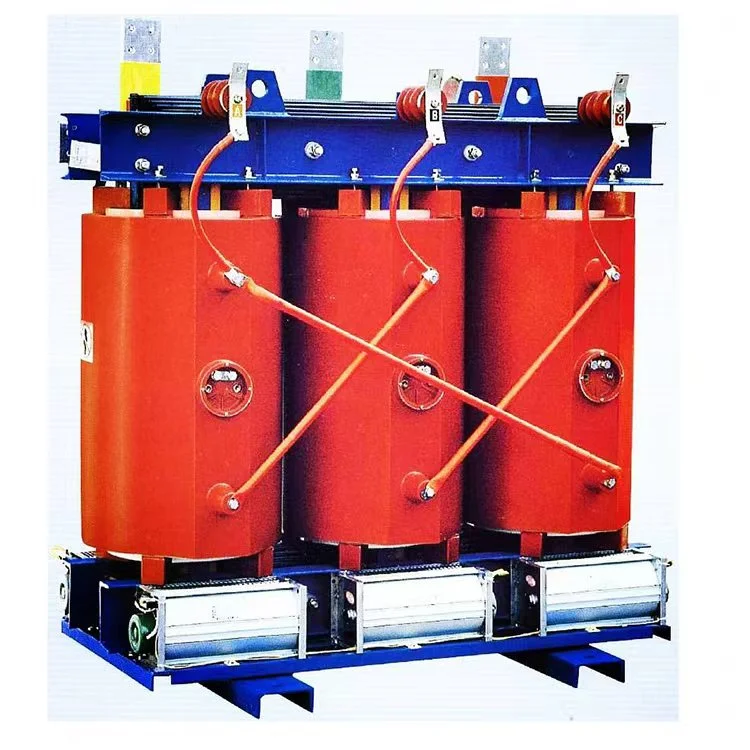

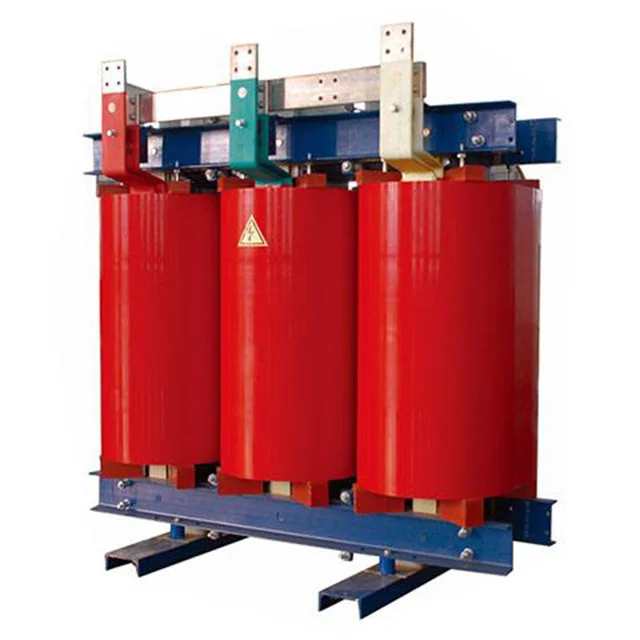

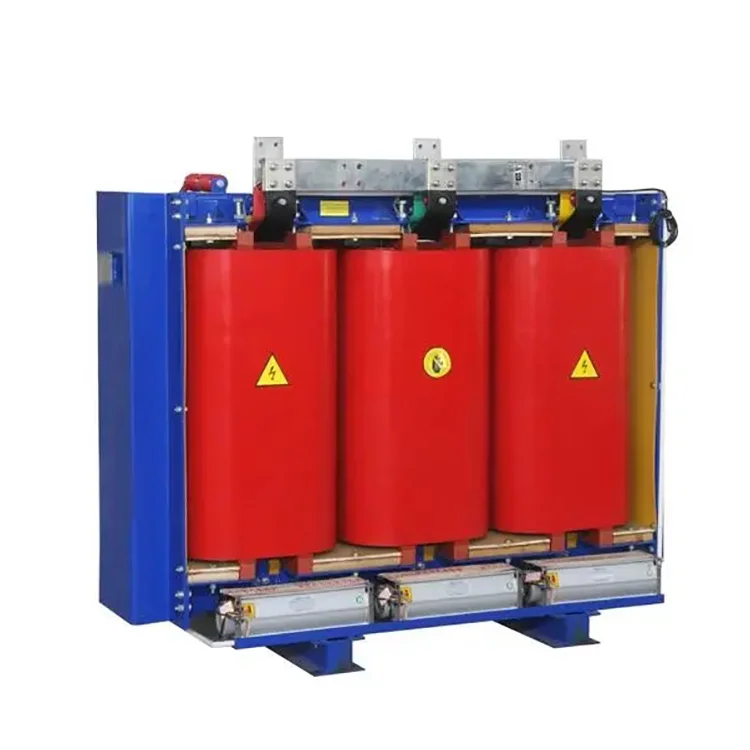

Transformadores de potencia de tipo seco Dyn11 de 2500kva 20kv

Los transformadores de potencia de tipo seco 2500kva 20kv dyn11 se usan comúnmente en ubicaciones con requisitos de alto rendimiento, como protección contra incendios y prevención de explosiones, debido a sus ventajas que incluyen una fuerte capacidad de resistencia a cortocircuitos, baja carga de trabajo de mantenimiento, alta eficiencia operativa, tamaño compacto y bajos niveles de ruido.
Estable, resistente al fuego y que reduce la contaminación, se puede operar directamente en los puntos de carga. Tecnología doméstica avanzada, alta resistencia mecánica, fuerte capacidad de resistencia a cortocircuitos, baja descarga parcial, buena estabilidad térmica, alta confiabilidad y larga vida útil.
Bajas pérdidas, bajo nivel de ruido, importante efecto de ahorro de energía y funcionamiento sin mantenimiento. Buen rendimiento de disipación de calor y fuerte capacidad de sobrecarga. La capacidad se puede aumentar cuando se aplica refrigeración por aire forzado.
Excelente resistencia a la humedad. Adecuado para operación en alta humedad y otros ambientes hostiles.
Los transformadores de potencia de tipo seco 2500kva 20kv dyn11 pueden equiparse con un sistema integral de protección y detección de temperatura. Un sistema inteligente de control de temperatura de señal permite la detección automática y visualización cíclica de la temperatura de funcionamiento de cada uno de los devanados trifásicos, arranque/parada automática de los ventiladores, así como funciones de alarma y disparo.
Tamaño compacto, peso ligero, tamaño reducido y bajo coste de instalación.

Procedimientos diarios de operación, inspección y mantenimiento para transformadores de potencia de tipo seco 2500kva 20kv dyn11

Inspección previa a la operación:

Verifique que el ambiente alrededor del transformador esté seco y libre de desechos que puedan obstruir la circulación del aire.

Verifique que los pernos de conexión del transformador estén apretados y verifique la confiabilidad del dispositivo de puesta a tierra.

Inspeccione la carcasa del transformador en busca de daños o corrosión.

Verifique que los instrumentos, luces indicadoras y relés funcionen correctamente.

Análisis y manejo de fallas durante la operación:

Controle periódicamente la temperatura del transformador para asegurarse de que funcione dentro del rango normal.



Monitoree la corriente y el voltaje del transformador para detectar cualquier anomalía.

Preste atención a los cambios de temperatura en el entorno para evitar problemas de sobrecalentamiento.

Verifique periódicamente la resistencia de aislamiento del transformador para garantizar un buen rendimiento de aislamiento.

Si se detecta alguna condición anormal (como ruido inusual, vibración, olor, etc.), apague inmediatamente el transformador para su inspección.



Mantenimiento regular:

Limpie periódicamente la carcasa del transformador para garantizar una buena ventilación.

Retire la suciedad y los residuos de los materiales aislantes.

Inspeccione y reemplace los materiales aislantes envejecidos, dañados o muy desgastados.

Verifique periódicamente la resistencia del aislamiento para determinar si el estado del aislamiento es normal.



Inspeccione los ventiladores de refrigeración y los radiadores para asegurarse de que el sistema de disipación de calor esté funcionando correctamente.

Mantenga registros e informes de mantenimiento periódicos, documentando las actividades de mantenimiento y los problemas identificados.

Parámetros del producto:

Nombre	Transformadores de potencia de tipo seco 2500kva 20kv dyn11
Capacidad nominal	2500kva
voltaje primario	20KV
voltaje secundario	0,4 0,415 kV
Material aislante	resina fundida
Grupo de vectores	Dyn11 Yyn0
Sin pérdida de carga (P0)	Basado en el requisito del cliente
Pérdida de carga (Pk) a 120 °C	Basado en el requisito del cliente
Voltaje de impedancia (Reino Unido)	8%
Clase de aislamiento	CLASE F o H
Método de enfriamiento	ONAF ONAF
Descarga parcial	Menos de 10 piezas
