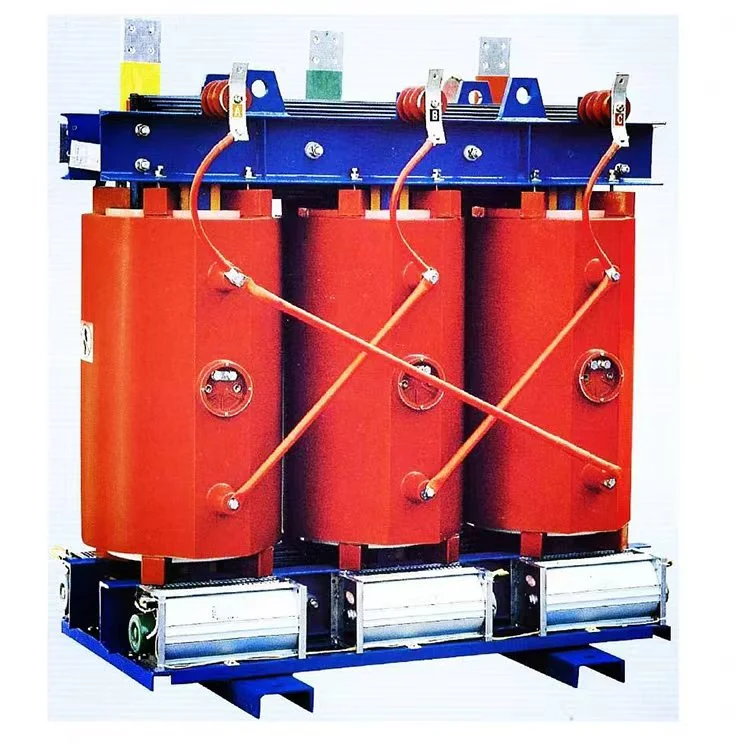

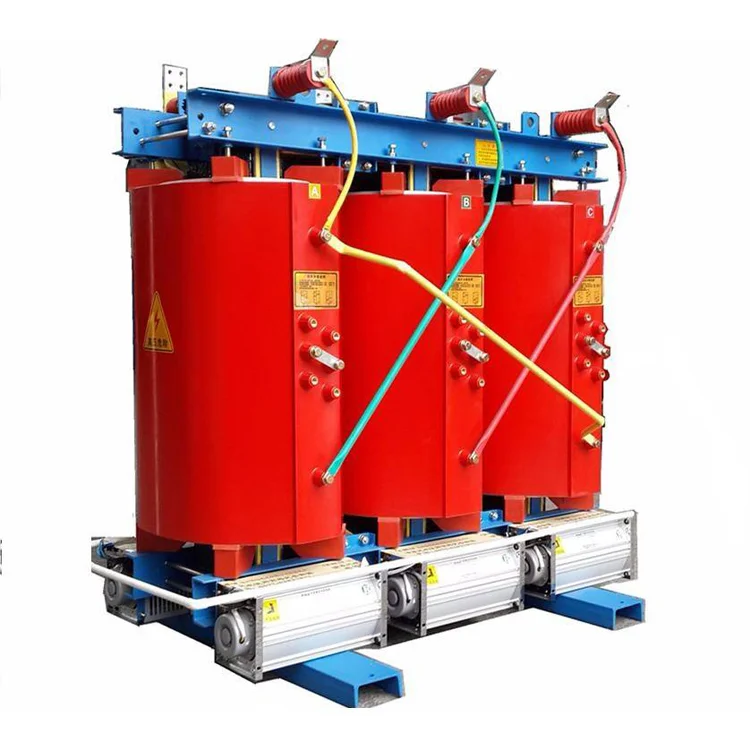

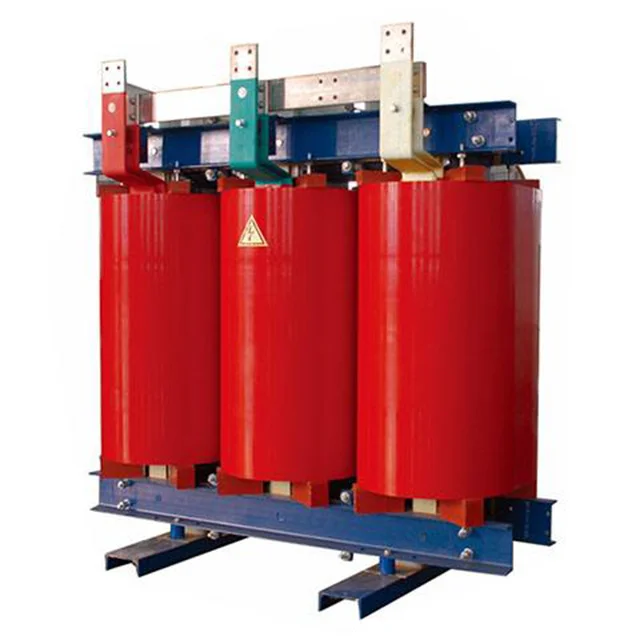

Los devanados de alto y bajo voltaje de la resina epoxi para transformador de tipo seco de 200 kva y 13,8 kv tienen una construcción de bobina fundida y ofrecen ventajas como una fuerte capacidad de resistencia a cortocircuitos, bajos requisitos de mantenimiento, alta eficiencia operativa, tamaño compacto y bajo nivel de ruido. La resina epoxi para transformadores de tipo seco de 200 kva y 13,8 kv se utiliza comúnmente en lugares con altos requisitos de protección contra incendios y explosiones.
El proceso de fundición en bobina emplea mezcla estática, fundición al vacío y tecnología de presión positiva, lo que da como resultado un rendimiento superior al de la fundición al vacío sin presión positiva.
El análisis de simulación se realiza en el modelo central para evitar la resonancia de la cavidad central y reducir eficazmente el ruido. El análisis de simulación de rayos se lleva a cabo en el modelo de bobina de alto voltaje para mejorar la capacidad del producto para resistir rayos. La intensidad del campo entre capas se reduce para lograr una descarga parcial baja.
La estructura de resina de las bobinas fundidas de alto y bajo voltaje es delgada, resistente a las grietas y ofrece un buen rendimiento de disipación de calor con un bajo aumento de temperatura.
Las bobinas fundidas de alto y bajo voltaje utilizan materiales aislantes de Clase H, lo que proporciona una gran capacidad de sobrecarga. Bajo enfriamiento natural, la resina epóxica del transformador de tipo seco de 200 kva 13,8 kv puede funcionar continuamente con una carga del 110 %; bajo refrigeración por aire forzado, puede funcionar continuamente al 150% de carga.
Se puede equipar un sistema integral de detección y protección de temperatura. El sistema inteligente de control de temperatura de señal detecta y muestra automáticamente la temperatura de funcionamiento de cada uno de los devanados trifásicos, enciende y detiene automáticamente los ventiladores de enfriamiento y proporciona funciones de alarma y disparo.
La resina epoxi para transformador de tipo seco de 200 kva 13,8 kv presenta una apariencia atractiva, tamaño compacto, tamaño reducido y bajo costo de instalación.
|
Nombre |
Resina epoxi para transformador tipo seco 200kva 13,8kv |
|
Capacidad nominal |
200kva |
|
voltaje primario |
13,8 kV |
|
voltaje secundario |
0,4/0,415 kV |
|
Material aislante |
resina fundida |
|
Grupo de vectores |
Dyn11 Yyn0 |
|
Pérdida sin carga (P0) |
Basado en el requisito del cliente |
|
Pérdida de carga (Pk) a 120 °C |
Basado en el requisito del cliente |
|
Voltaje de impedancia (Reino Unido) |
6% |
|
Clase de aislamiento |
CLASE F o H |
|
Método de enfriamiento |
ONAF ONAF |
|
Descarga parcial |
Menos de 10 piezas |
¿Se puede instalar un transformador de resina epoxi tipo seco de 200kva y 13,8kv en exteriores? Sí, pero requieren carcasas protectoras IP54 o superior para proteger contra la humedad, el polvo y las condiciones climáticas extremas.
¿Cuál es el nivel de ruido de un transformador de resina epoxi de tipo seco de 200 kva 13,8 kv? El nivel de ruido suele oscilar entre 50 y 70 dB, según el diseño y la carga. Hay modelos más silenciosos disponibles con funciones de reducción de ruido.
¿Se puede personalizar el transformador para aplicaciones específicas? Sí, los fabricantes ofrecen opciones de personalización como:
Clasificaciones de voltaje especiales (por ejemplo, 20 kV a 6,6 kV)
Protección mejorada (p. ej., disipadores de sobretensión, sensores de temperatura)
Materiales de la carcasa (acero inoxidable, revestimientos resistentes a la corrosión)
