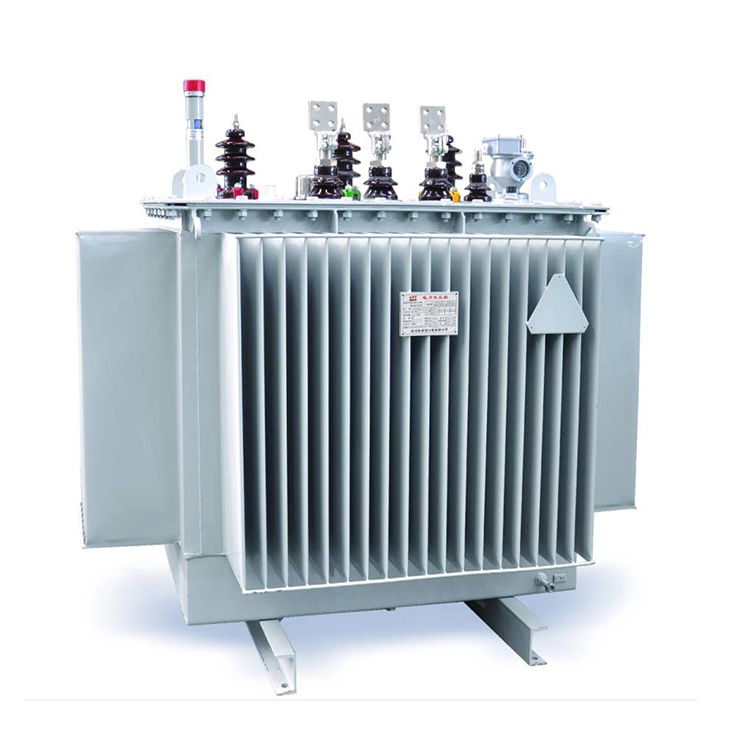

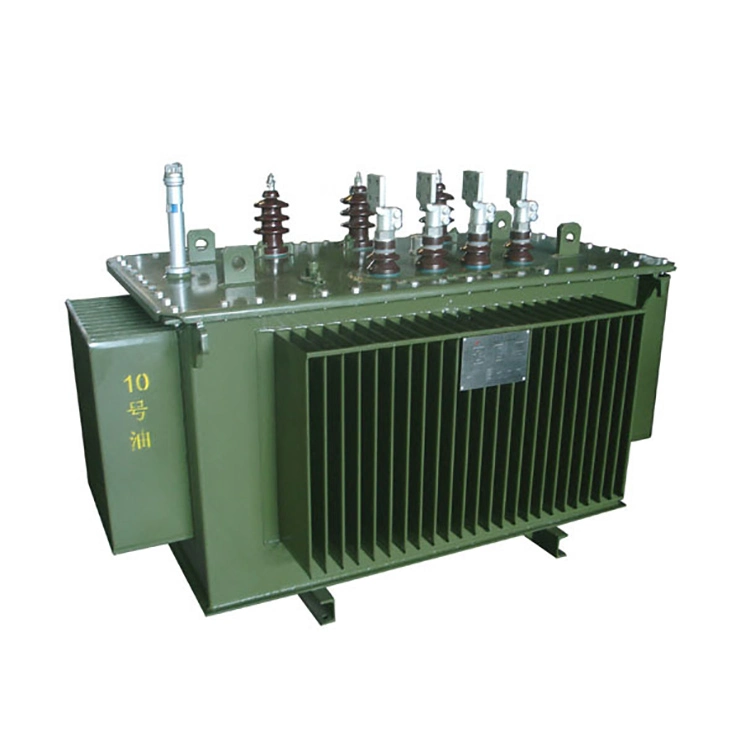

Transformadores de poste de 100 Kva de distribución de 13,8 Kv

Este transformador de polo de distribución de 100 kva y 13,8 kv tiene una capacidad nominal de 100 kVA. El voltaje del lado primario es 13800 V (en conexión delta) y el voltaje del lado secundario puede ser 120/240 V, 240/480 V u otro voltaje personalizado. Este transformador se puede conectar a un sistema de red eléctrica trifásico para proporcionar energía de bajo voltaje al sistema de distribución.

Utilizando casquillos de porcelana de alto voltaje, el lado primario del transformador de polo de 13,8 kv de distribución de 100 kva tiene casquillos dobles y el lado secundario tiene tres casquillos. El transformador de distribución aéreo utiliza devanados de cobre y núcleos de acero al silicio orientado, que constan de una bobina y dos anillos centrales de hierro. Los terminales estañados en el lado primario y secundario se pueden conectar a conductores de cobre o aluminio.

Como transformador de distribución profesional, los transformadores de polos de distribución de 100 Kva y 13,8 Kv adoptan un diseño de núcleo de bobina de ahorro de energía, que no solo garantiza la estabilidad de funcionamiento sino que también reduce eficazmente el consumo de energía. Fabricado con tecnología avanzada, este transformador de distribución tipo poste garantiza confiabilidad a largo plazo y una larga vida útil.

Cada dispositivo ha sido sometido a estrictas pruebas de aceptación integrales y hemos mantenido un récord de tasa de falla cero durante más de 10 años. Mientras tanto, el transformador de polo de distribución de 100 kva y 13,8 kv cumple con IEC, ANSI y otras normas internacionales importantes, lo que garantiza la compatibilidad con los sistemas de redes eléctricas globales.

Parámetro técnico:

P: Para un transformador de polos de distribución de 100 kva y 13,8 kv, al seleccionar el modelo y realizar la instalación, ¿cómo se deben determinar las configuraciones específicas de fusibles, pararrayos y protección de puesta a tierra para cumplir con los requisitos de confiabilidad de las redes eléctricas de áreas rurales o remotas?

A:

1. El fusible se selecciona en función de 2 a 2,5 veces la corriente nominal del lado de alto voltaje del transformador de polo de 13,8 kv de distribución de 100 kva (aproximadamente 7,25 A). Se recomienda utilizar un fusible desconectador de 15 a 20 A para evitar de manera confiable la sobrecorriente de excitación durante la operación de cierre (generalmente de 8 a 12 veces la corriente nominal, con una duración de 0,1 segundos), al mismo tiempo que se garantiza que el transformador pueda fundirse y aislarse rápidamente en caso de cortocircuito o sobrecarga dentro del transformador.

2. El pararrayos se selecciona como un tipo de óxido de zinc (MOV) sin espacios con un voltaje nominal de 15 kV o 18 kV, instalado en el lado de alto voltaje entre el fusible y el casquillo del transformador de polo de 13,8 kv de distribución de 100 kva.

3. Su terminal de puesta a tierra está conectado directamente al terminal de puesta a tierra de la carcasa del transformador para absorber rayos o sobretensiones operativas y limitar la tensión residual. La protección de puesta a tierra requiere que el punto neutro del transformador de polo de 13,8 kv de distribución de 100 kva esté directamente conectado a tierra (dependiendo del tipo de puesta a tierra del sistema, como TN C o TN S), y que los terminales de tierra de la carcasa y el pararrayos compartan un solo electrodo de tierra. La resistencia de puesta a tierra de la frecuencia eléctrica no debe exceder los 10 Ω en redes eléctricas rurales o los 4 Ω en áreas urbanas y de alta confiabilidad, logrando así la descarga segura de la corriente de falla y la protección del personal y los equipos.

La configuración coordinada de estos tres elementos puede cumplir con los requisitos de protección contra sobrecorriente, sobretensión y falla de conexión a tierra del transformador montado en poste.

Partes principales de los transformadores montados en postes

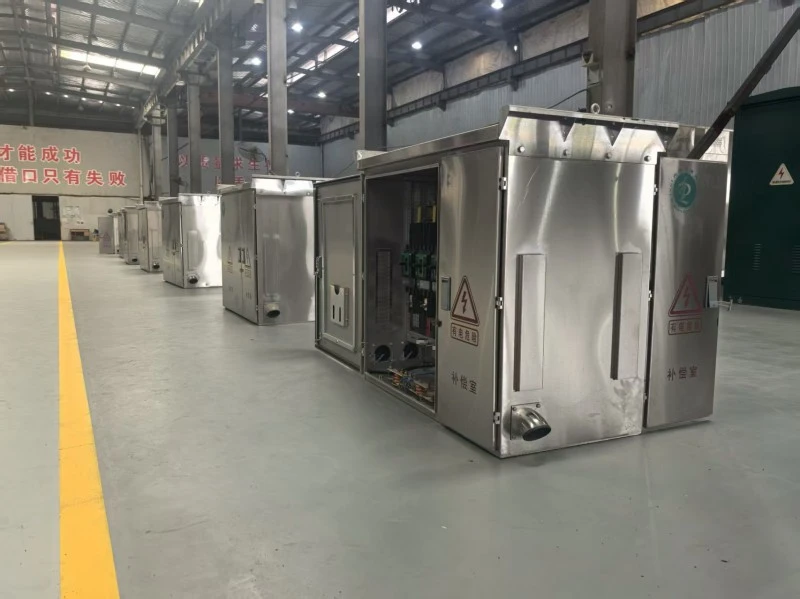

Tipo de montaje frontal LV DB

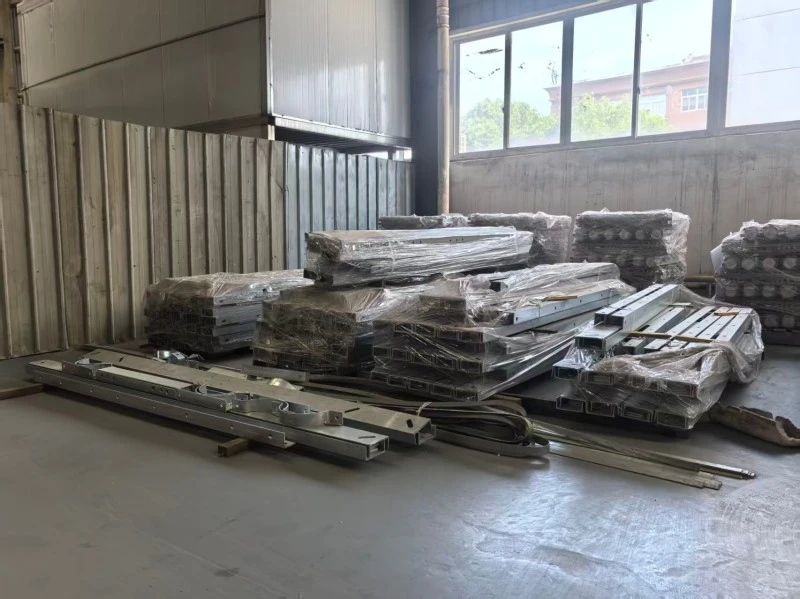

Hardware de línea de postes

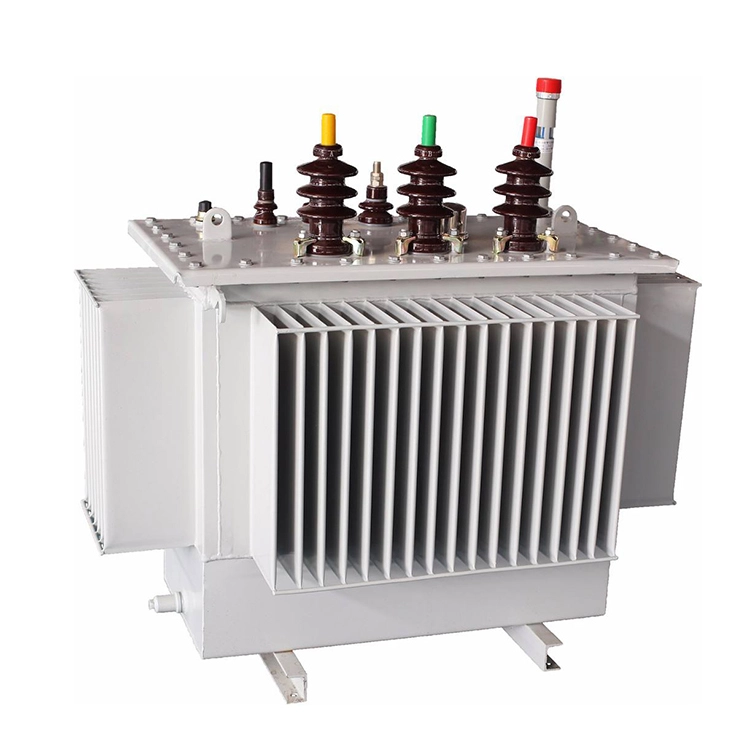

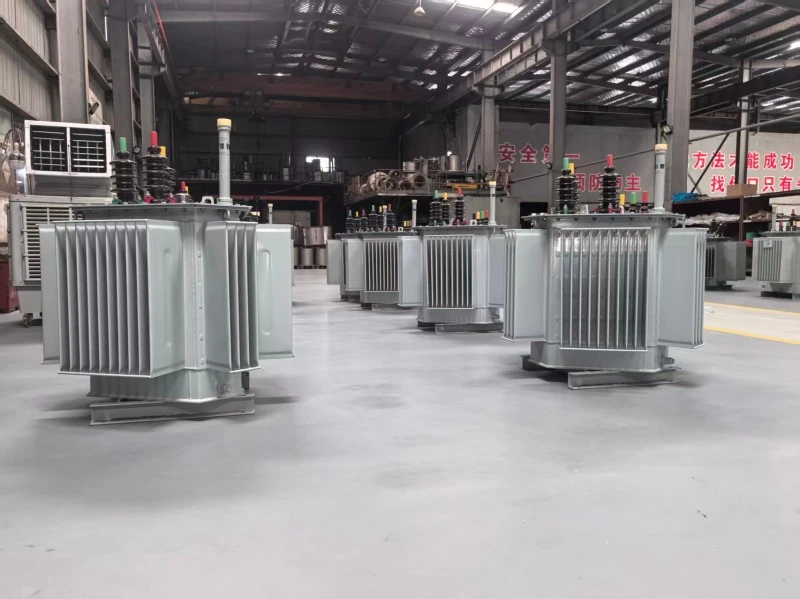

Transformador montado en poste

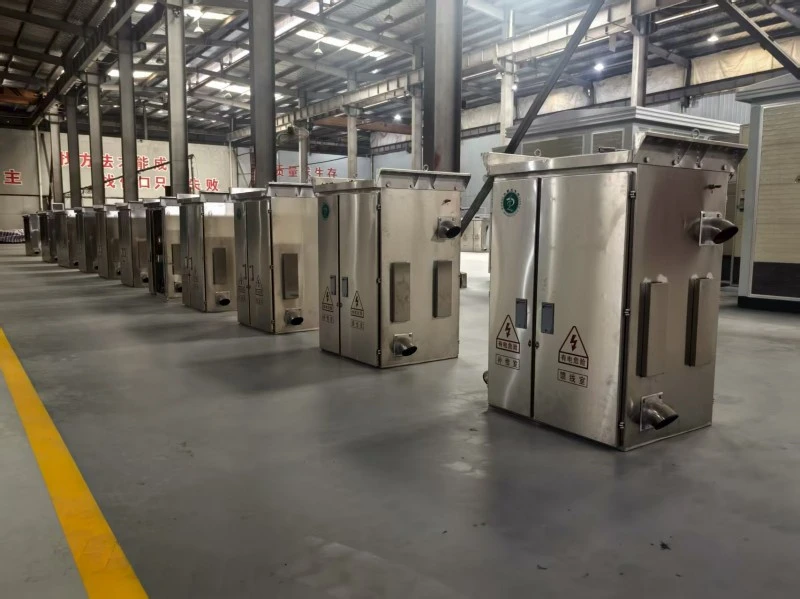

Tipo de montaje lateral LV DB

Equipos de producción

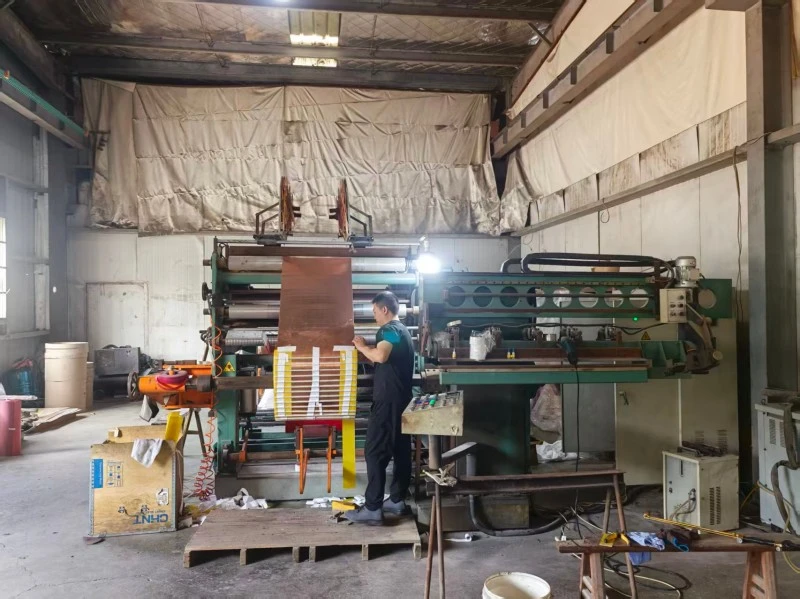

Máquina bobinadora de láminas

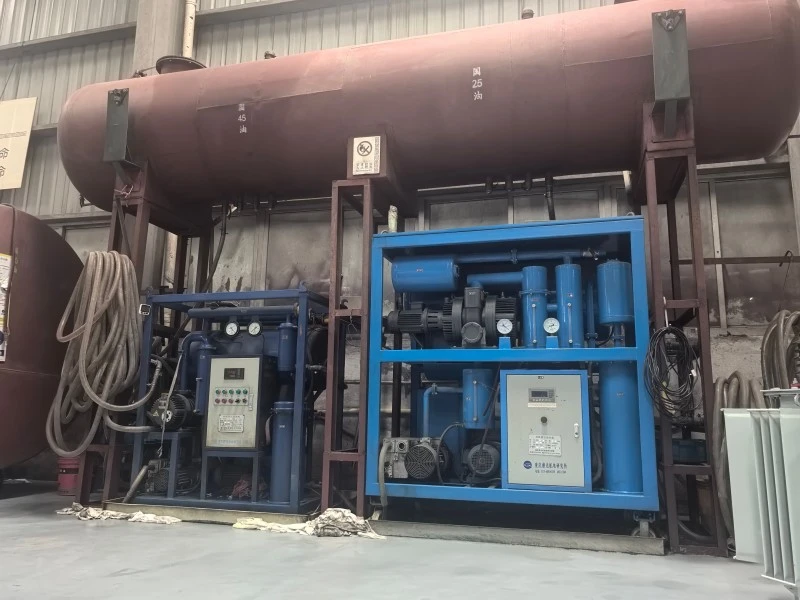

Unidad de llenado de aceite

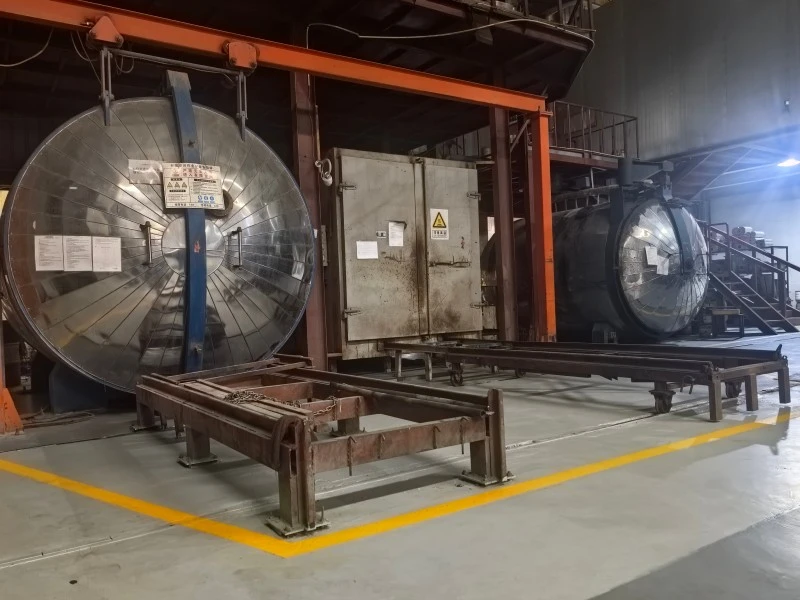

Horno transformador y unidad de fundición

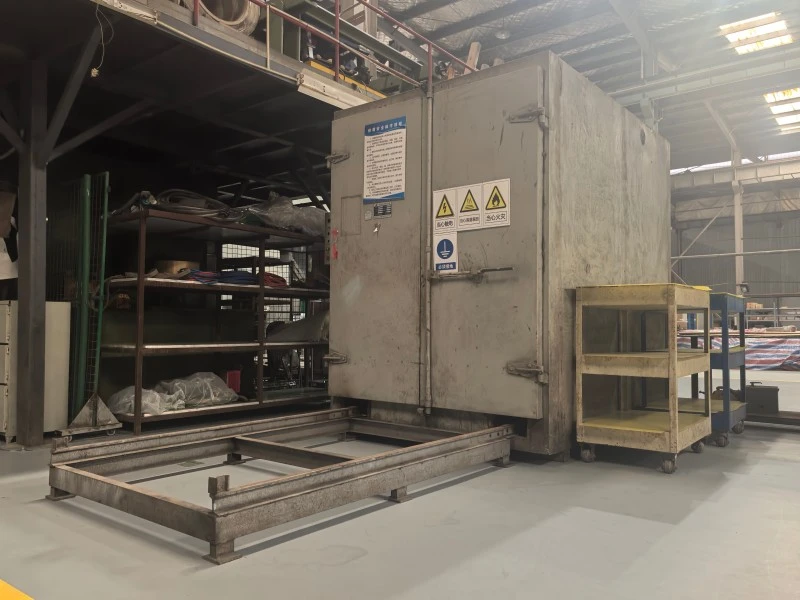

Horno transformador

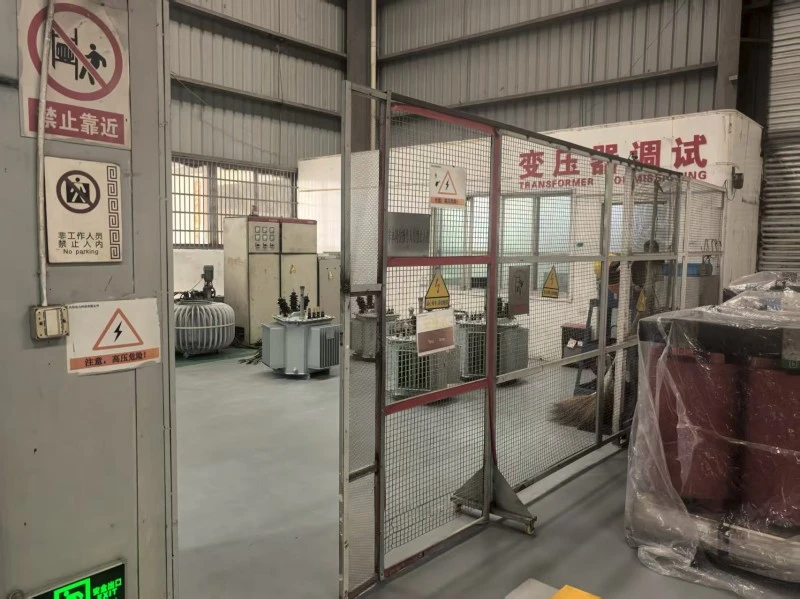

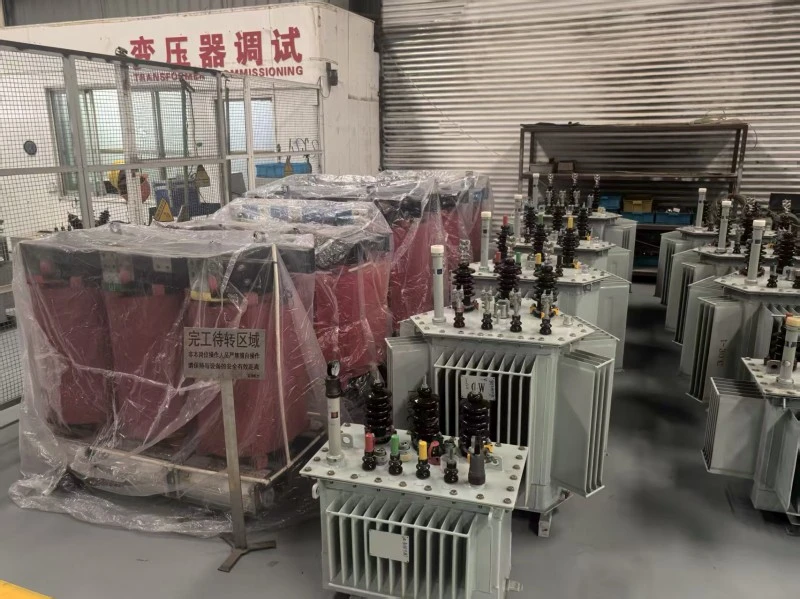

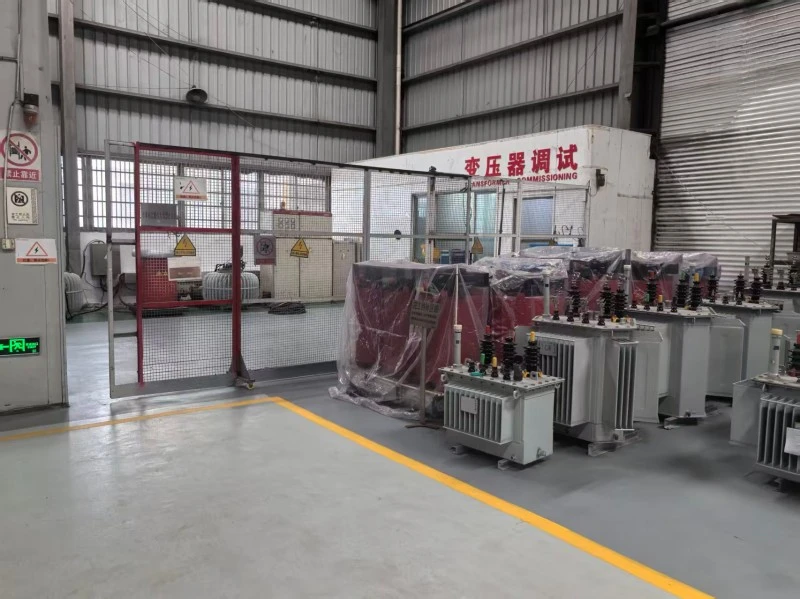

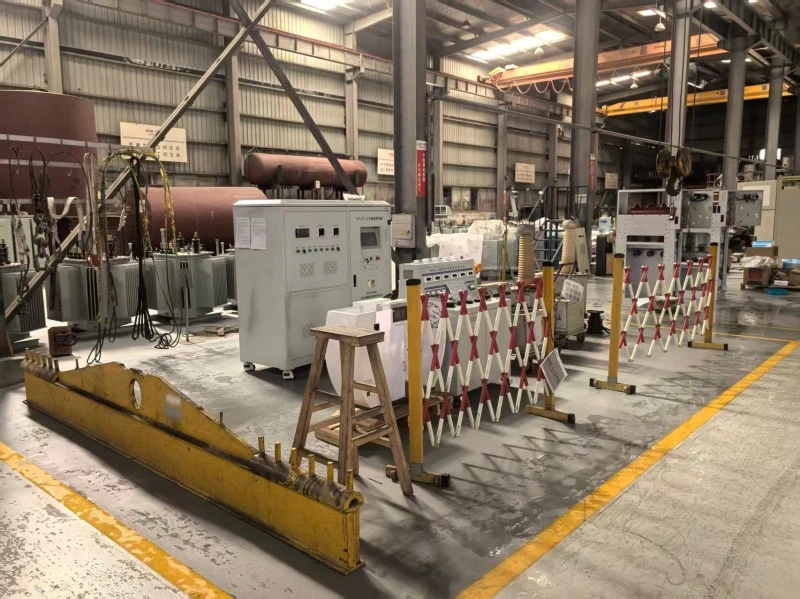

Laboratorio de detección

Transformadores en procesamiento

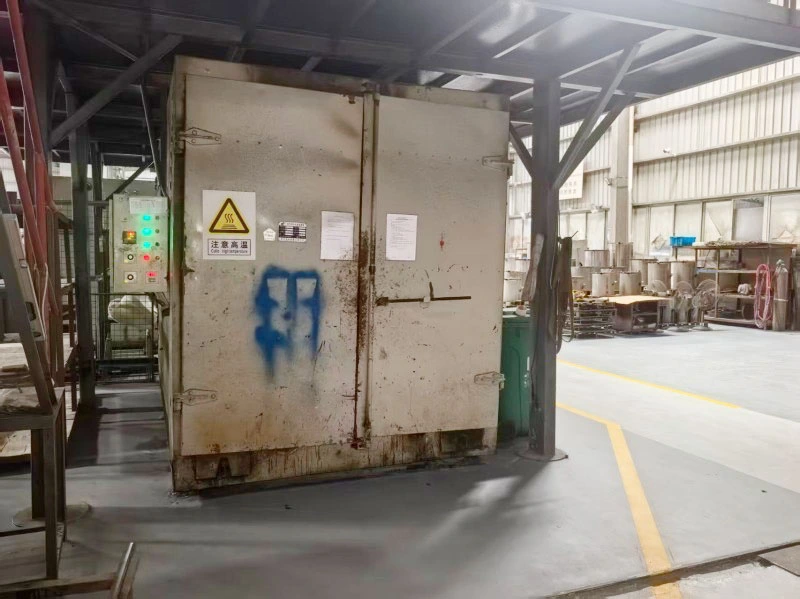

Transformador en secado

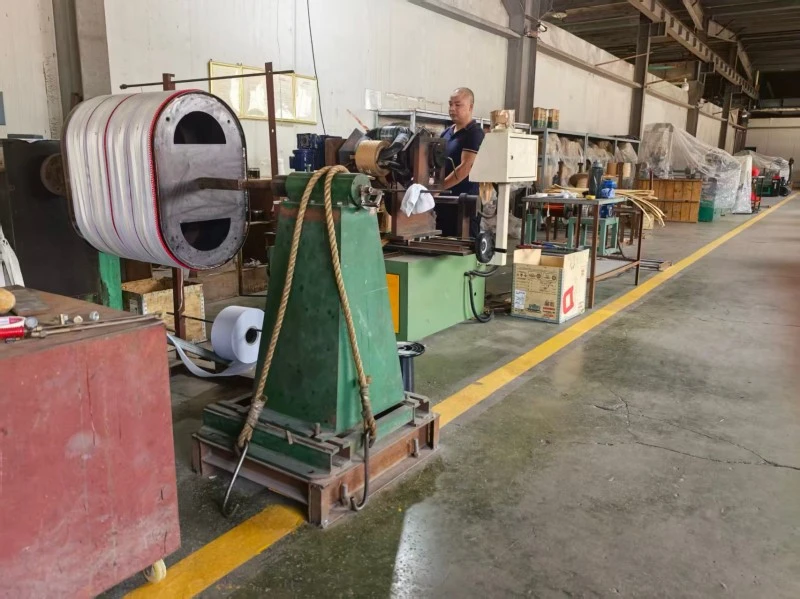

Transformador en el devanado 2

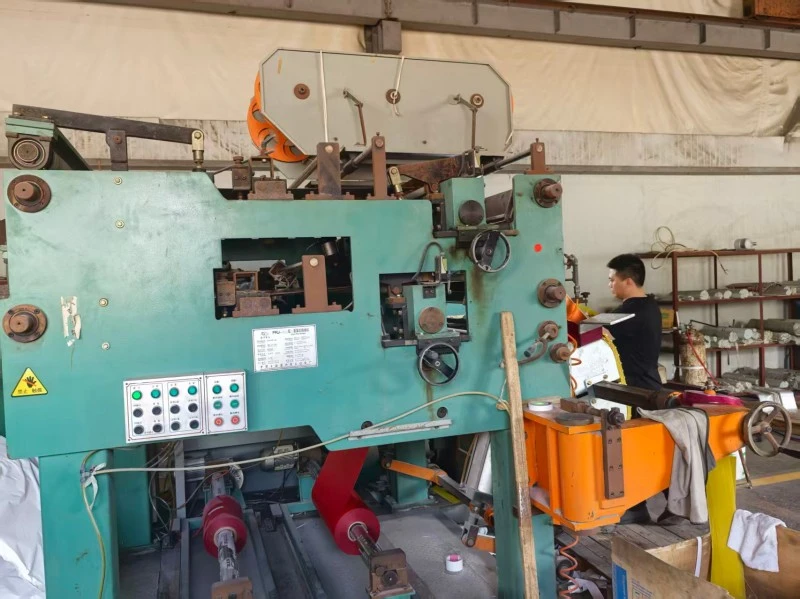

Transformador en bobinado

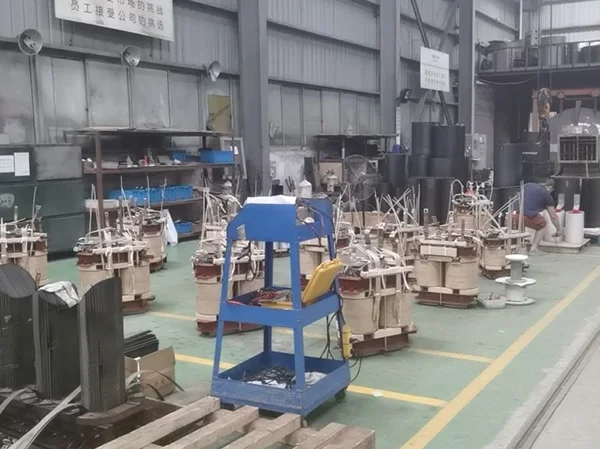

Transfromer está en montaje.
