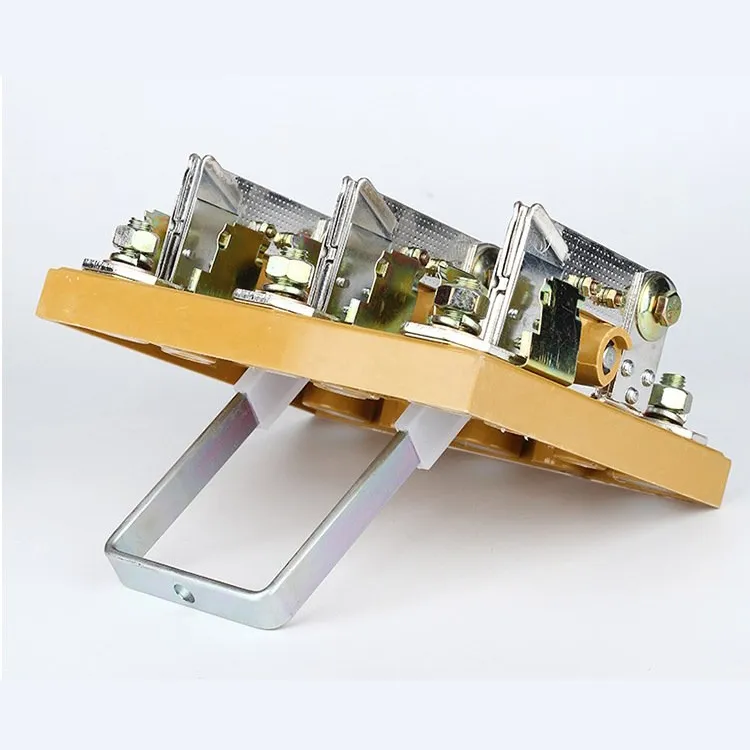

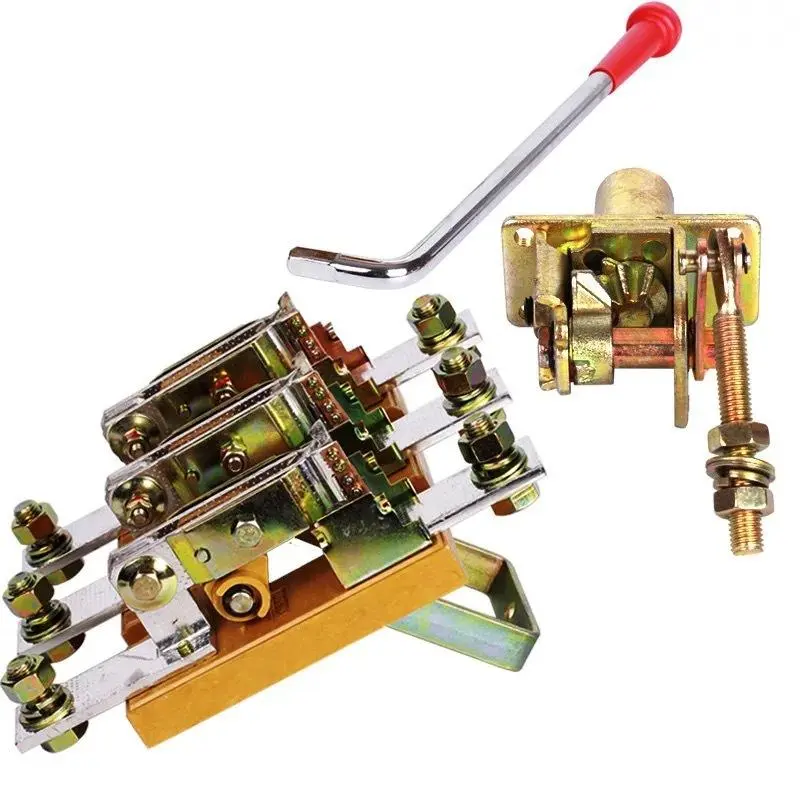

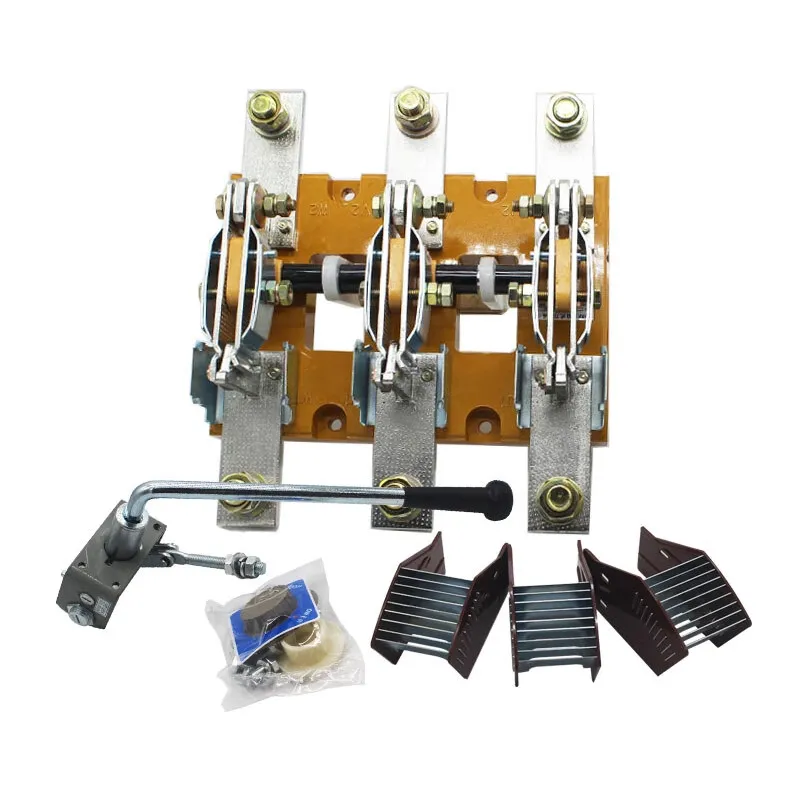

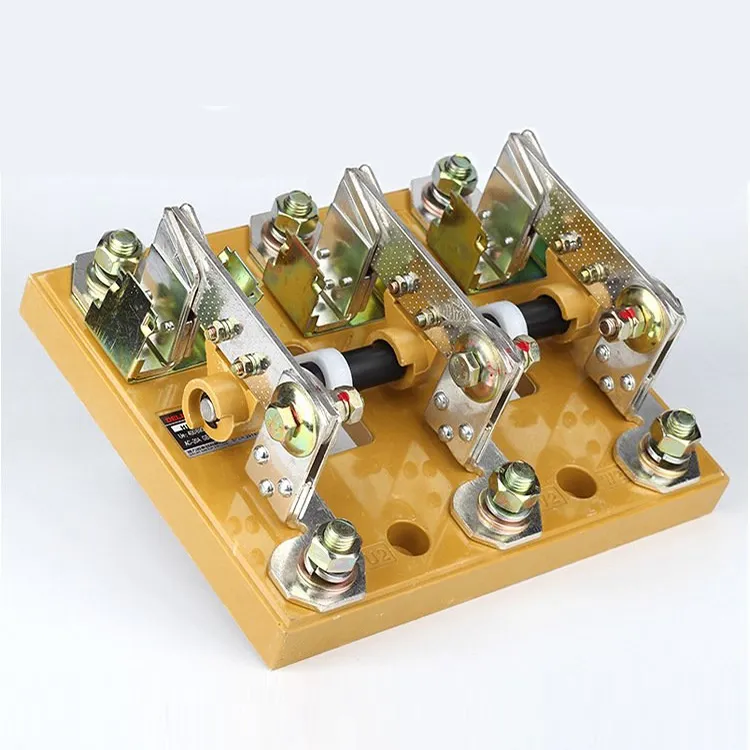

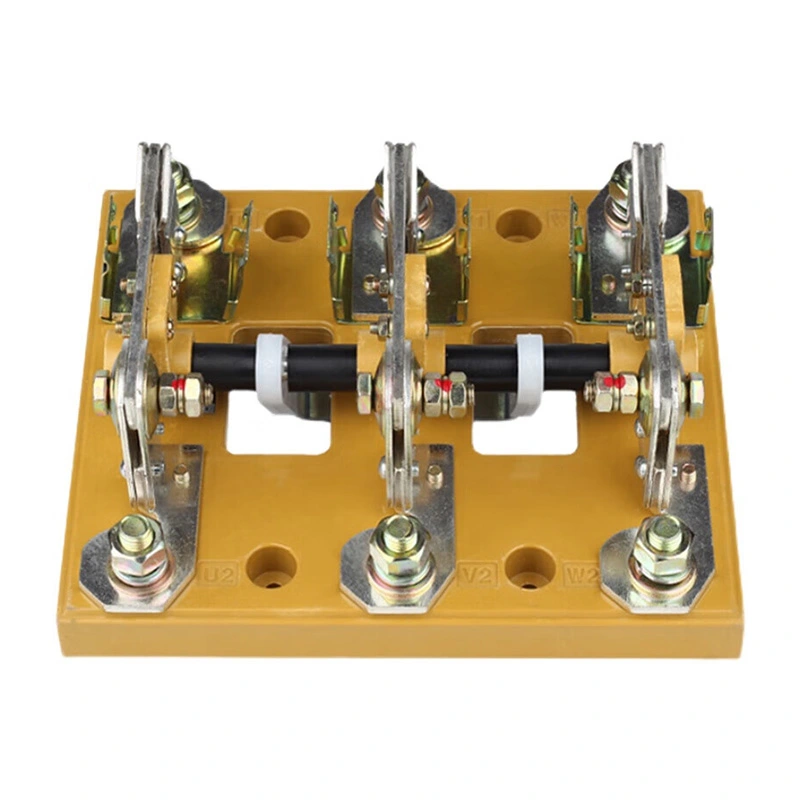

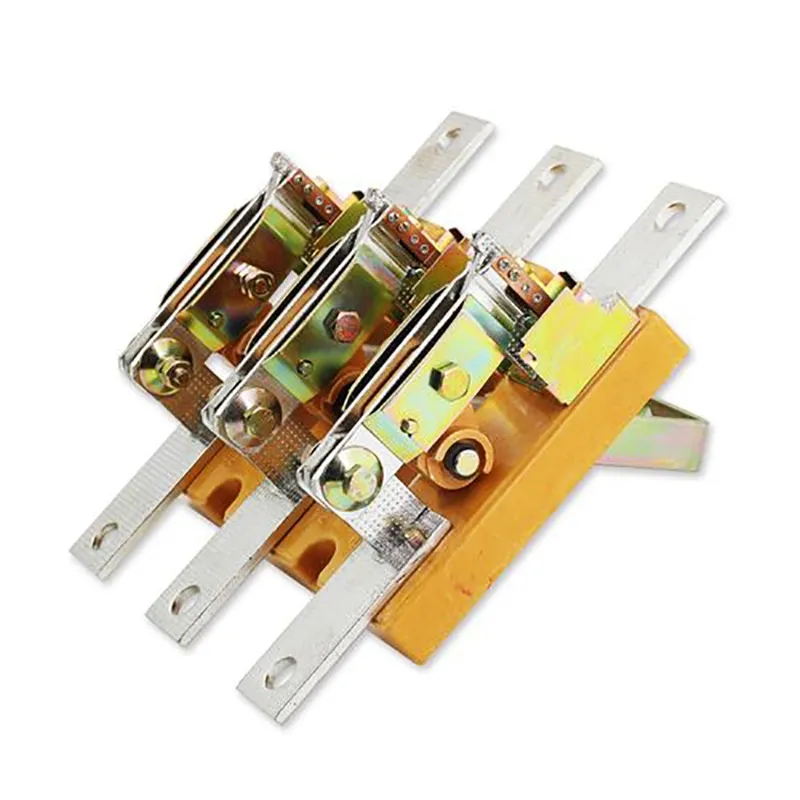

Gabinete eléctrico Interruptor de desconexión trifásico de 800 amperios

Para producir un interruptor de desconexión trifásico de 800 amperios confiable para gabinete eléctrico, Wenzhou XiFa Electric Power Equipment Co., Ltd adopta contactos de cobre de alta calidad y una carcasa robusta para garantizar una larga vida útil. Mientras tanto, cada interruptor de desconexión trifásico de 800 amperios de gabinete eléctrico tiene un diseño compacto y simple no solo para proporcionar un punto de desconexión obvio visualmente sino también para montaje en panel o pared. Mientras tanto, es necesario que cada interruptor de desconexión trifásico de 800 amperios de cada gabinete eléctrico se someta a pruebas de fábrica antes del envío rápido.

Enviar Consulta

Descripción del Producto

Un interruptor de desconexión trifásico de 800 amperios es un dispositivo que se utiliza principalmente para aislar fuentes de energía, realizar operaciones de conmutación y conectar o desconectar circuitos de baja corriente. No tiene capacidad de extinción de arco. Cuando están en posición abierta, los contactos mantienen una distancia de aislamiento especificada con una rotura claramente visible; Cuando está en la posición cerrada, el interruptor es capaz de transportar corriente de funcionamiento normal y soportar condiciones anormales, como corriente de cortocircuito, durante un período de tiempo definido.

En la mayoría de los casos, los interruptores de desconexión trifásicos de 800 amperios se aplican como aisladores de bajo voltaje, lo que significa que están clasificados para voltajes inferiores a 1 kV. Aunque su principio de funcionamiento y construcción son relativamente simples, se producen en grandes cantidades y su confiabilidad es crítica. Como resultado, desempeñan un papel importante en el diseño, construcción y operación segura de subestaciones y centrales eléctricas.

La característica definitoria de un interruptor de desconexión trifásico de 800 amperios es que no puede interrumpir la corriente de carga; sólo podrá abrirse o cerrarse cuando el circuito esté libre de corriente. Las referencias típicas al interruptor de desconexión trifásico de 800 amperios cubren sus funciones, características, clasificaciones, aplicaciones, mejoras contra mal funcionamiento, prácticas de mantenimiento y problemas comunes.

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Parámetro de producción:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
interfaz de usuario (v)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Rigidez dieléctrica (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Nivel de corriente de trabajo (A)
400V CA21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400 VCA 22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V CA23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V CA21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750 VCA 22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V CA23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V CC21	125	160	200	250	315	400	500	630
220V CC22	125	160	200	250	315	400	400	500
220V CC23	125	125	160	200
440V CC21	100	125	160	200	315	400	400	500
440 V CC 22	100	125	160	200	315	400	400	500
440V CC23	100	125	160	200
Potencia del motor (kilovatios)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA RM, 0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Capacidad de hacer y romper
lcn(A Rms) CA23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
mcm(A Rms) CA23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
mcm(valor máximo KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Vida mecánica (veces)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Vida Eléctrica (veces)
Ue=660V le de corriente nominal
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Peso (kg)
3 polos	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 polos	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Par de funcionamiento (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Tipo		Tamaño del marco (mm)						Tamaño de instalación (mm)
Tipo		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

Tipo	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

Preguntas frecuentes sobre producción:

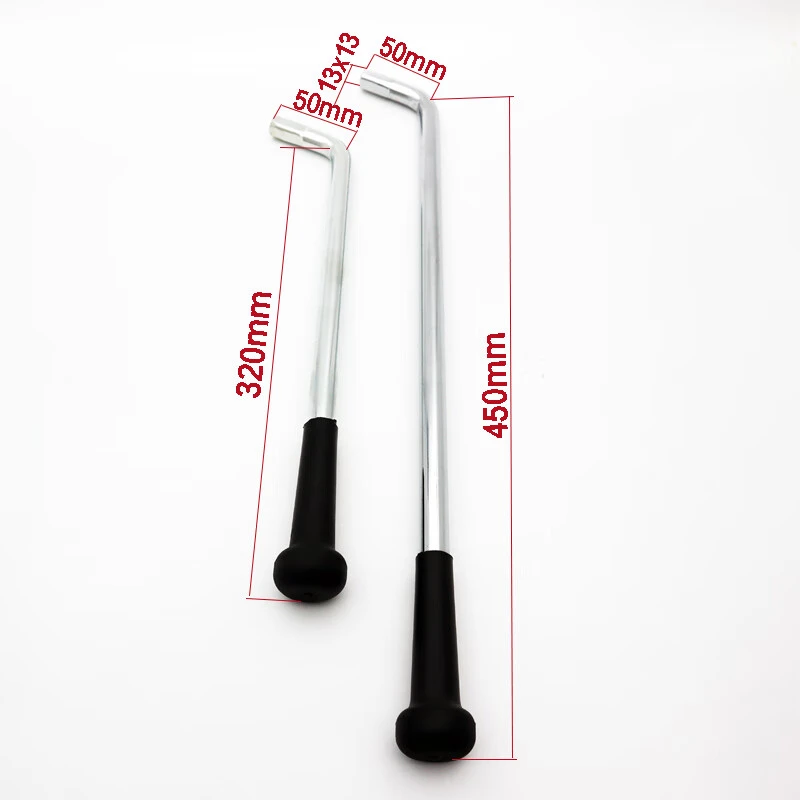

P: ¿Cómo elijo entre diferentes tipos de manijas (giratoria o de palanca)?

R: Mangos giratorios: compactos, utilizados a menudo en centros de control de motores o espacios reducidos.

Manijas de palanca: más grandes y más visibles, preferidas cuando se necesita una indicación clara de encendido/apagado.

La elección depende del espacio, la visibilidad de seguridad y las preferencias del operador.

P: ¿Se puede montar un interruptor de desconexión trifásico de 800 amperios en cualquier orientación?

R: Generalmente, un interruptor de desconexión trifásico de 800 amperios debe montarse verticalmente para cumplir con los requisitos de seguridad y códigos. Algunos diseños permiten flexibilidad, pero siempre siga las instrucciones del fabricante y los códigos eléctricos locales.

P: ¿Un interruptor de desconexión trifásico de 800 amperios admite procedimientos de bloqueo/etiquetado (LOTO)?

R: Sí, incluye un interruptor de desconexión trifásico de 800 amperios, la mayoría de los modelos están equipados con manijas con candado para garantizar el cumplimiento de los requisitos de seguridad de bloqueo/etiquetado de OSHA. Esto permite a los técnicos dar servicio al equipo de forma segura sin riesgo de reenergización accidental.
