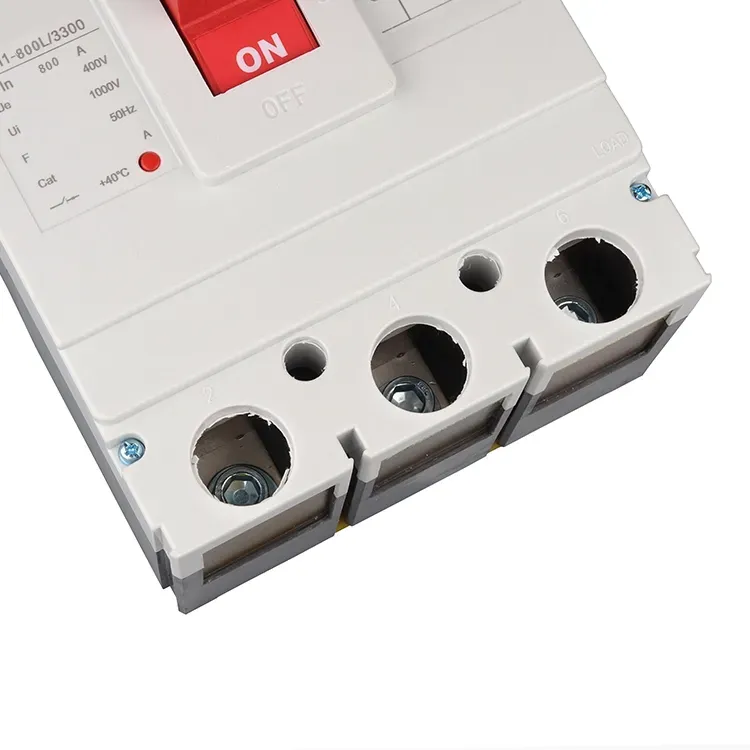

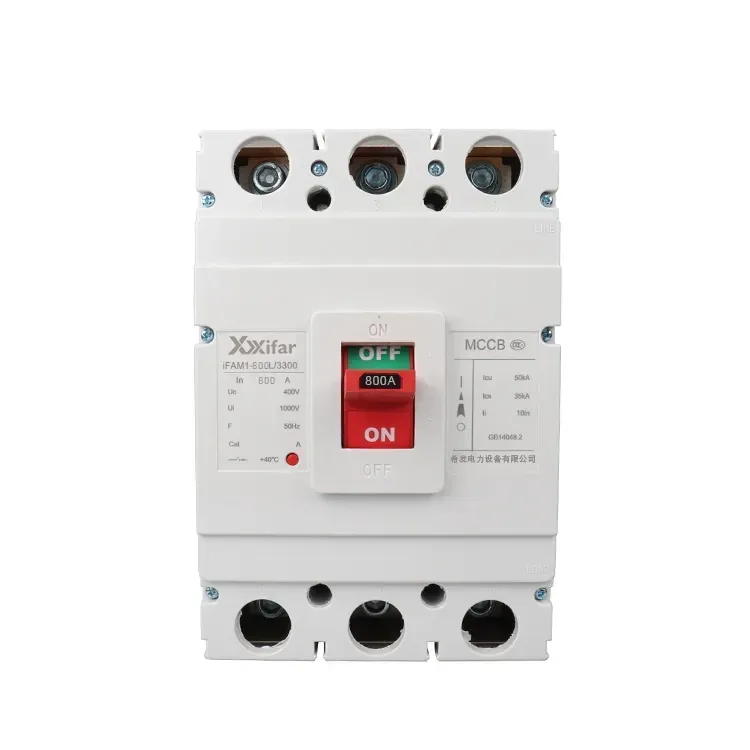

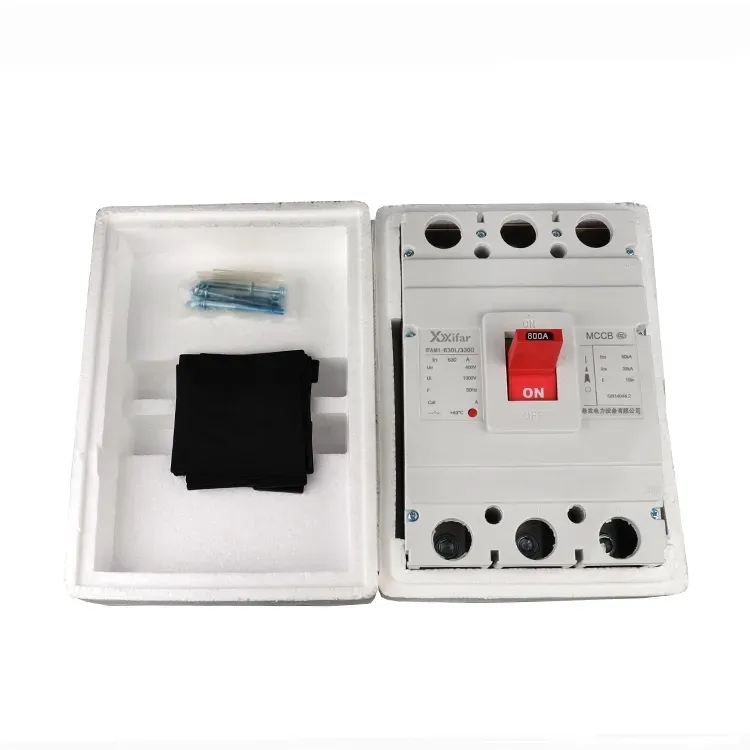

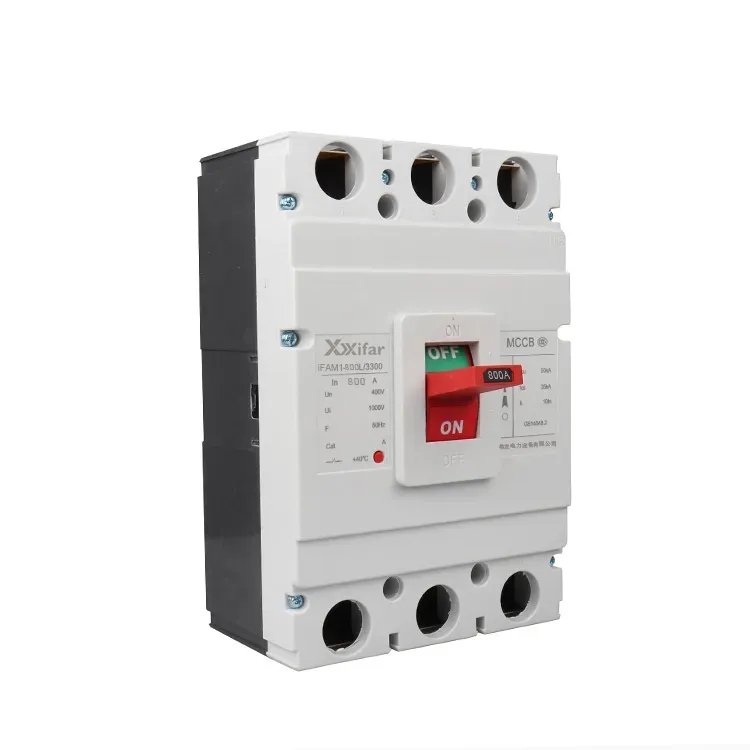

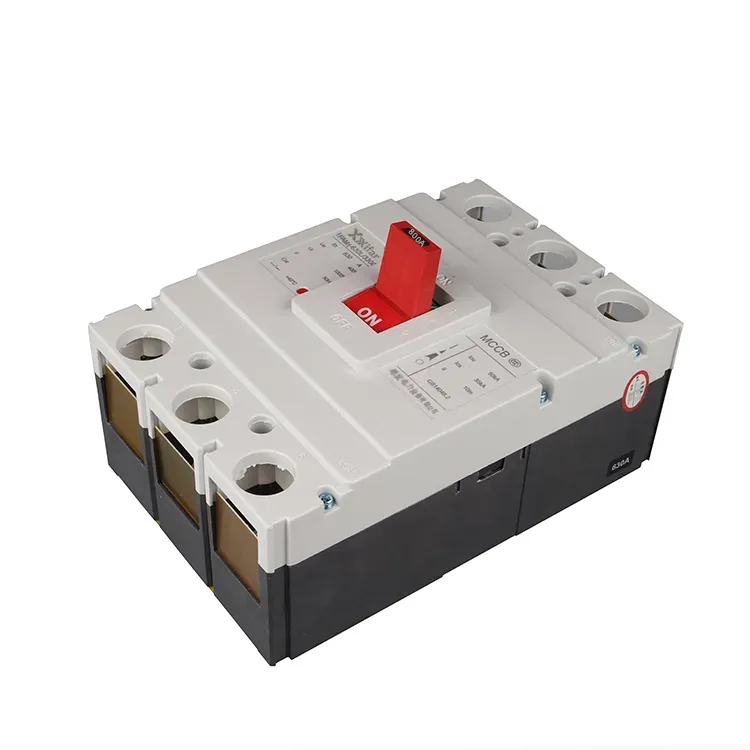

Disyuntor eléctrico de caja moldeada Mccb de 800 amperios y 4 polos

Un disyuntor de caja moldeada mccb eléctrico de 4 polos y 800 amperios puede equipar una unidad de disparo termomagnética o una unidad de disparo electrónica para satisfacer las diferentes demandas del cliente. Cada vez más, la unidad de expansión, como la bobina de disparo de subtensión, el dispositivo de corriente residual y la unidad de protección del motor, permite que un disyuntor de caja moldeada mccb eléctrico de 4 polos y 800 amperios alcance más funciones para satisfacer la demanda de la aplicación. La función de protección de introducción se muestra a continuación.

Funciones de protección de los relés termomagnéticos:

1. Protección contra sobrecarga:

Cuando la corriente del circuito excede el valor nominal, la tira bimetálica de un disyuntor de caja moldeada mccb eléctrico de 4 polos y 800 amperios se calienta y se dobla, lo que activa el mecanismo de disparo. El tiempo de disparo es inversamente proporcional al cuadrado de la corriente.

2. Protección contra cortocircuitos:

En caso de un cortocircuito, una corriente de falla alta genera una fuerza electromagnética, que hace que el mecanismo de disparo funcione casi instantáneamente.

Por lo tanto, los MCCB termomagnéticos de 4 polos 800A generalmente brindan protección de dos etapas, que es una protección de retardo prolongado y una protección instantánea. También se le llama tipo no selectivo.

Funciones de protección de los relés electrónicos.

1. Protección contra sobrecarga:

Un microprocesador en un disyuntor de caja moldeada mccb eléctrico de 4 polos y 800 amperios monitorea y calcula continuamente la corriente del circuito para brindar una protección precisa.

2. Protección contra cortocircuitos:

Se aplica un retardo preestablecido en un disyuntor de caja moldeada mccb eléctrico de 4 polos y 800 amperios durante condiciones de cortocircuito para lograr selectividad.

3. Protección contra cortocircuitos:

En condiciones de falla severa, el disyuntor de caja moldeada mccb eléctrico de 4 polos y 800 amperios se dispara sin demora para aislar el circuito.

4. Protección contra falla a tierra:

Está diseñado para detectar e interrumpir corrientes de falla a tierra en un disyuntor de caja moldeada mccb eléctrico de 4 polos y 800 amperios.

Por lo tanto, un MCCB electrónico 800A 4P generalmente proporciona protección de cuatro etapas, que es protección de retardo prolongado, retardo corto, protección instantánea y protección contra falla a tierra. El MCCB electrónico 800A 4P también se denomina MCCB de tipo selectivo.

Funciones de protección adicionales:

1. Protección contra subtensión:

Un disyuntor de caja moldeada mccb eléctrico de 4 polos y 800 amperios también puede estar equipado con un disparador de subtensión que activa automáticamente el disyuntor de caja moldeada de 800 A cuando el voltaje de suministro cae por debajo de un umbral definido.

2. Protección de corriente residual:

Ciertas versiones, como los tipos de protección contra fugas, pueden detectar fugas a tierra y brindar protección contra descargas eléctricas.

3. Protección de motores:

Los MCCB de protección de motores están diseñados específicamente para circuitos de motores y, a menudo, utilizan características de disparo tipo D para adaptarse a altas corrientes de entrada durante el arranque.

Parámetro del disyuntor de caja moldeada mccb eléctrico de 4 polos de 800 amperios:

Pruebas de productos

Depósito

Producción

Certificado
