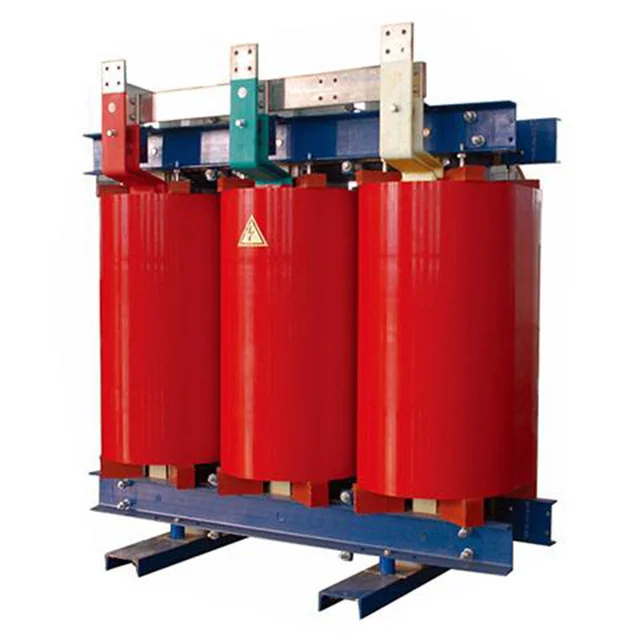

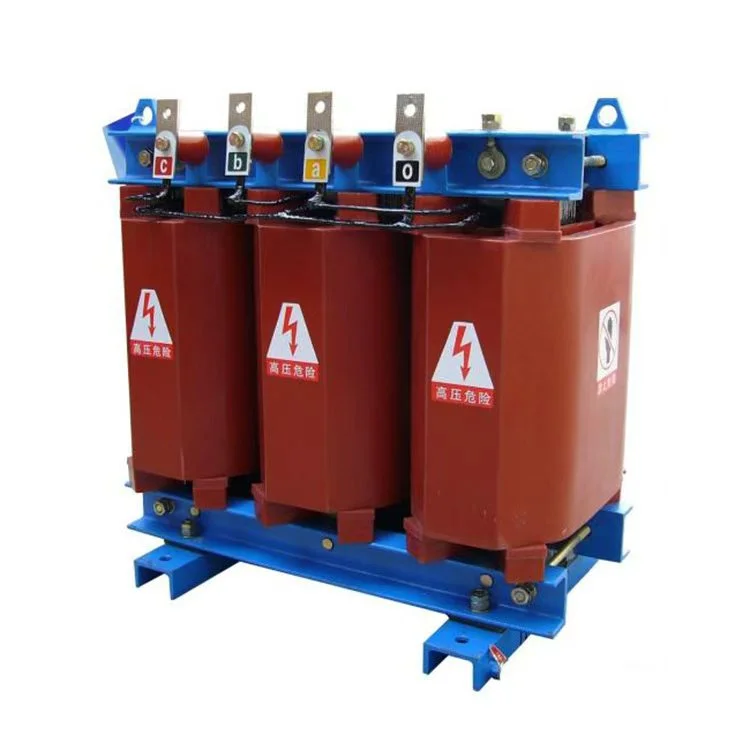

Transformador de distribución Nltc de tipo seco de 500kva y 11kv

En el contexto de la creciente demanda mundial de electricidad, el transformador de distribución NLTC de tipo seco de 500 kva y 11 kv se utiliza ampliamente en áreas como redes eléctricas rurales, industria, comercio, nuevas energías e instalaciones públicas. Su alta confiabilidad ha sido validada mediante operaciones en más de 50 países y regiones de todo el mundo. Se han vendido a países y regiones como Tanzania, Zimbabwe, Ghana, Sudáfrica, Kenia, Zambia y otros.

Características estructurales del transformador de distribución nltc tipo seco de 500kva 11kv:

Bobinas: Las bobinas están enrolladas con conductores de cobre, ya sea enrollados con alambre o con lámina, reforzadas con fibra de vidrio y completamente fundidas con resina epoxi sin rellenos mediante procesos de secado al vacío y desgasificación. Esto da como resultado una alta resistencia mecánica, una gran capacidad de resistencia a cortocircuitos y una excelente resistencia a los impulsos.

Devanados de alto voltaje: Los terminales de inicio y fin, así como los cables de derivación intermedios, están integrados con tuercas de cobre. Esta estructura proporciona buena rigidez, facilita el cambio de grifo y garantiza una apariencia limpia y estéticamente agradable.

Núcleo: El núcleo se ensambla utilizando láminas de acero al silicio laminadas en frío de grano orientado de alta calidad con juntas superpuestas de múltiples pasos totalmente ingleteadas de 45 grados. La superficie del transformador de distribución NLTC de tipo seco de 500 kva y 11 kv está recubierta con una capa de resina aislante, lo que proporciona resistencia a la humedad, prevención de oxidación y reducción de ruido.

Sistema de sujeción: se utilizan componentes elásticos entre el núcleo, los accesorios de sujeción y las bobinas para mantener las bobinas bajo compresión constante, reduciendo así los niveles de ruido.

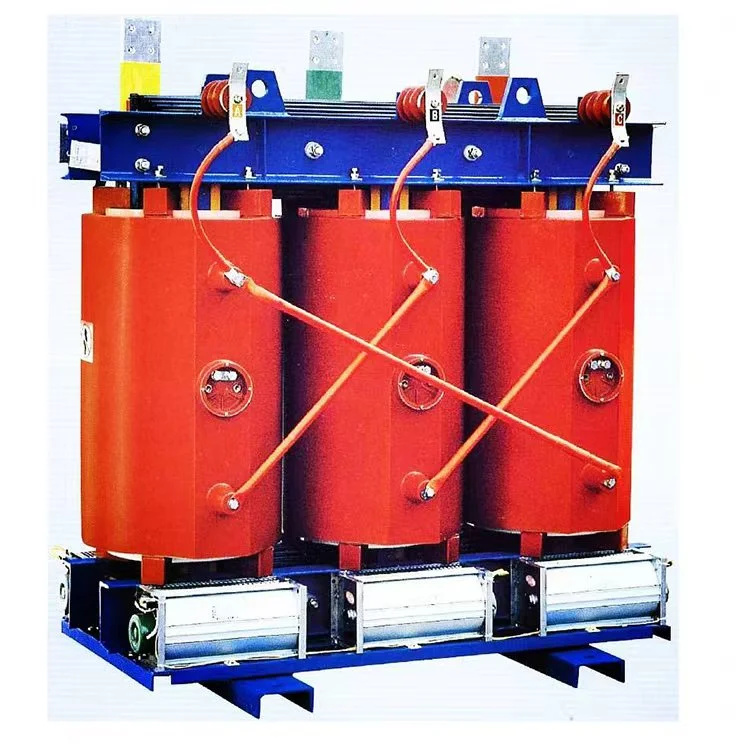

Diseño de refrigeración: el transformador de distribución nltc de tipo seco de 500 kva y 11 kv está diseñado para refrigeración natural (AN). Los conductos de ventilación longitudinales están preformados dentro de las paredes de la bobina de los devanados de alto y bajo voltaje completamente fundidos. Como opción, se pueden instalar ventiladores de refrigeración del equipo AF con refrigeración por aire forzado. Con refrigeración por aire forzado, la capacidad de salida nominal se puede aumentar entre un 50 % y un 40 % para capacidades nominales de 500 kVA e inferiores.

Monitoreo de temperatura: el transformador de distribución nltc de tipo seco de 500 kva y 11 kv está equipado con un controlador de temperatura de la serie BWDK. Los sensores de resistencia de platino Pt100 se colocan en orificios preintegrados en la parte superior de las bobinas de bajo voltaje para monitorear el aumento de temperatura del devanado. El controlador enciende o detiene automáticamente los ventiladores de enfriamiento y proporciona funciones como alarma de falla, alarma de sobretemperatura y disparo por sobretemperatura. Estas características ofrecen una protección confiable contra sobrecargas para el transformador de tipo seco, mejorando así su seguridad operativa.

Parámetros del producto:

Equipo de producción

Producto semiacabado

Caja de protección IP21

Núcleo del transformador

Devanado del transformador

Centro de pruebas

Taller de bobinado
