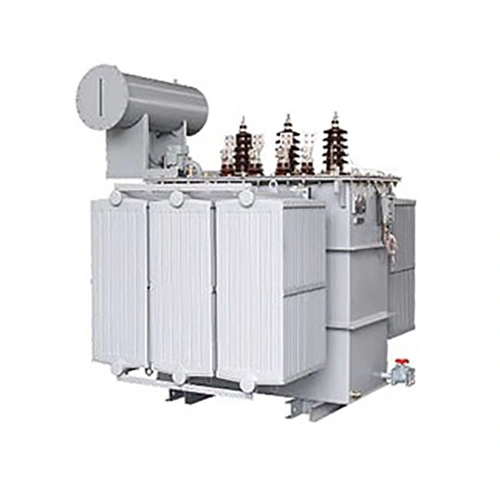

Un transformador de potencia sumergido en aceite de 33 kv, 35 kv y 2000 kva es un equipo de energía en el que el núcleo y los devanados están completamente sumergidos en aceite aislante. El aceite tiene múltiples propósitos, que incluyen aislamiento eléctrico, disipación de calor y protección de componentes. El principio de funcionamiento se basa en la inducción electromagnética. Cuando se aplica corriente alterna al devanado primario, se genera un flujo magnético alterno dentro del núcleo. Este campo magnético cambiante induce un voltaje en el devanado secundario. Permite la transferencia y conversión de energía eléctrica.
El aceite aislante juega un papel vital en todo este proceso. Aísla eléctricamente los componentes energizados y al mismo tiempo elimina el calor generado durante el funcionamiento. Gracias a estas características, los transformadores de potencia sumergidos en aceite A 33kv 35kv 2000 kva se utilizan ampliamente en plantas de generación de energía, subestaciones, redes de distribución industrial y otras aplicaciones que requieren una transmisión de energía confiable de alto voltaje y alta capacidad.
|
Nombre del producto |
Transformador de potencia sumergido en aceite de 33kv 35kv 2000 kva |
|
|
Potencia nominal |
2000kVA |
|
|
Tensión nominal de alta tensión |
33 kV 35 kV |
|
|
Tensión nominal BT |
400/230V |
|
|
Grupo de vectores |
Dyn11 |
|
|
Cambiador de toques |
Tipo |
OCTC o OLTC |
|
Rango de voltaje de alta tensión |
±2×2,5%; ±3×2,5% |
|
|
Eficiencia a plena carga |
≥ 99 % |
|
|
Impedancia |
6,5% con 10% de tolerancia |
|
|
Tipo de servicio |
Servicio continuo |
|
|
Montaje |
Montado en el suelo al aire libre |
|

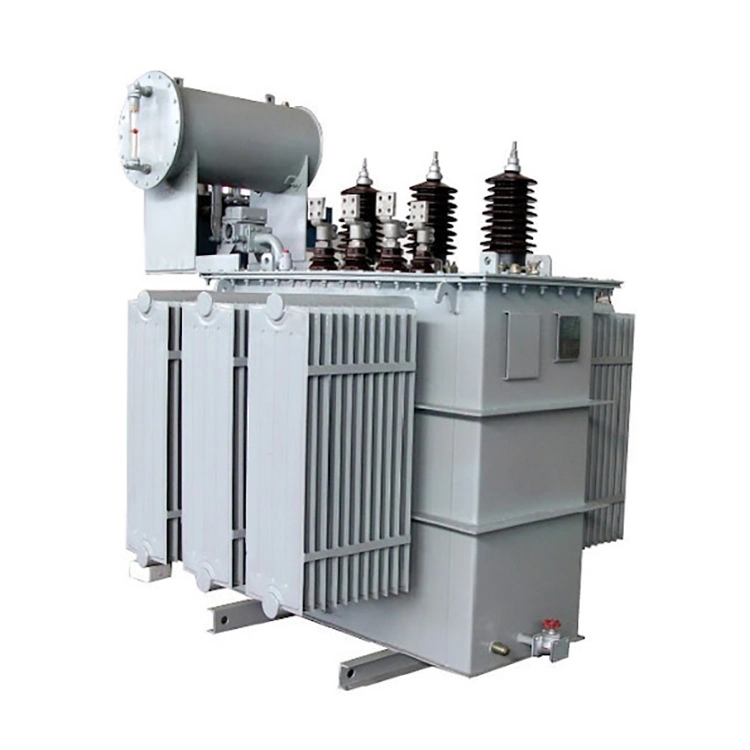

Un transformador de potencia sumergido en aceite de 33 kv, 35 kv y 2000 kva consta de varios componentes clave, de los cuales el transformador incluye el núcleo magnético, los devanados, el tanque de aceite, el conservador, los casquillos, el cambiador de tomas y el relé de gas.
Según el diseño estructural, los transformadores de potencia sumergidos en aceite de 33 kv, 35 kv y 2000 kva se dividen generalmente en dos categorías. El primero es el transformador de tipo núcleo, en el que los devanados rodean el núcleo magnético. Este diseño es el más utilizado en los sistemas de energía modernos. El segundo es el transformador de tipo carcasa, donde el núcleo magnético rodea los devanados y se utiliza normalmente en aplicaciones especializadas.
A cada componente se le aplica una función importante. El tanque de aceite almacena el aceite aislante y debe proporcionar un excelente rendimiento de sellado. El conservador no solo se adapta a los cambios en el volumen de aceite causados por variaciones de temperatura, sino que también ayuda a mantener un nivel de aceite estable. Los casquillos permiten que los conductores eléctricos pasen a través del gabinete del transformador de potencia sumergido en aceite de 33 kv, 35 kv y 2000 kva, manteniendo al mismo tiempo un aislamiento seguro entre los conductores energizados y las piezas metálicas conectadas a tierra.
Las funciones de aislamiento y refrigeración del aceite de transformador se logran a través de sus propiedades físicas. Su alta rigidez dieléctrica proporciona un aislamiento eléctrico eficaz entre componentes activos. Al mismo tiempo, su baja viscosidad permite una circulación suave por todo el transformador sumergido en aceite, lo que permite una transferencia de calor eficiente. Durante el funcionamiento, el aceite fluye alrededor de los devanados y el núcleo para absorber el calor y transportarlo a los radiadores. Además, el calor se libera al entorno circundante a través de refrigeración por aire natural o sistemas de refrigeración mejorados cuando sea necesario.
