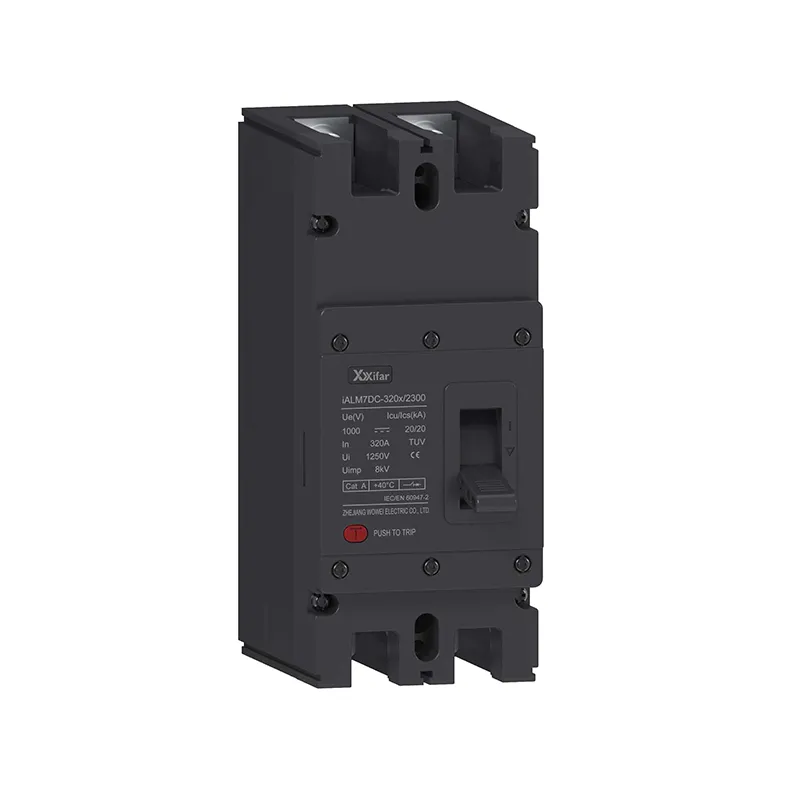

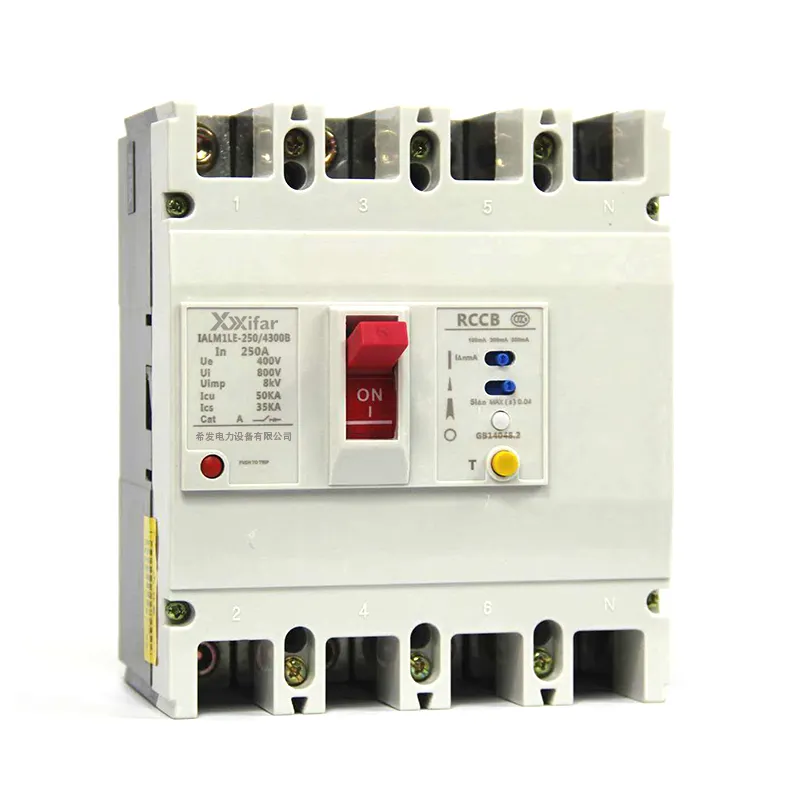

2p 100a tpn mccb con protección rcd es un disyuntor de caja moldeada de 100A, 2 o 4 polos, con dispositivo de corriente residual. Podría detectar el desequilibrio de la corriente de trabajo para cortar el suministro de energía en milisegundos cuando la superficie del equipo eléctrico está electrificada.
El mccb 2p 100a con protección rcd se aplica ampliamente en electricidad monofásica, como circuitos residenciales y comerciales, circuitos de iluminación y electricidad de pequeña capacidad. Además, el 2p significa un polo para cable vivo y otro para cable neutro.
El TPN mcb con protección rcd sirve en un sistema trifásico de cuatro cables. Obviamente, está diseñado para sistemas industriales, el lado de salida del inversor fotovoltaico y otras cargas pesadas. En comparación con el mccb 3P, el mccb TPN con protección rcd podría apagar la línea neutra con una línea viva trifásica para proporcionar un entorno de trabajo más seguro.
|
Corriente nominal (A) |
100 A |
|
Tensión nominal de trabajo Ue (V) |
400V (trifásico), 230V (monofásico) |
|
Aislamiento nominal Tensión Ui (V) |
1000V |
|
Capacidad de corte de servicio en cortocircuito Icu |
35 kA/50 kA |
|
Corriente de funcionamiento de fuga IΔn |
30mA (protección personal) 100mA (ignífugo) 300mA (protección del sistema) |
|
Tiempo de acción |
≤300ms/≤30ms |
|
Bajo voltaje Voltaje de operación (V) |
165 ± 5% para una fase |
|
Sobretensión Tensión de funcionamiento (V) |
275 ± 5% para una fase |
|
Voltaje de operación de falla de fase (V) |
Predeterminado 120 ± 5% |
| Modo de producto | Polo | Dimensión | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| M1-63M | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| M1-125L | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| M1-250L | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| M1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| M1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
P1: ¿Qué significa “MCCB de 100 A con protección RCD”?
Se refiere a un disyuntor de caja moldeada con capacidad nominal de 100 A que combina protección estándar contra sobrecorriente y cortocircuito con un dispositivo de corriente residual. En términos simples, protege contra cortocircuitos, sobrecargas y fallas de fuga a tierra.
P2: ¿Cuál es la diferencia entre 2P y TPN en MCCB con protección RCD?
Un MCCB 2P está diseñado para sistemas monofásicos, donde conmuta fase y neutro.
TPN se utiliza en sistemas trifásicos de cuatro cables, donde se pueden aislar las tres fases y el neutro. La elección depende del tipo de sistema de distribución de energía.
P3: ¿Cuál es el beneficio de tener protección RCD en un MCCB de 100 A?
La función RCD detecta una fuga de corriente a tierra y desconecta el circuito en milisegundos. Proporciona seguridad adicional contra descargas eléctricas y reduce el riesgo de incendios eléctricos causados por fallas de aislamiento o fallas a tierra.
