Las fallas del transformador de tipo seco 11kv 433v 2500kva scb10 se pueden dividir en fallas internas y fallas externas. Las fallas internas se refieren a fallas que ocurren dentro del recinto del tanque, incluidos cortocircuitos de fase a fase de los devanados, cortocircuitos entre vueltas dentro de un devanado monofásico, cortocircuitos entre el devanado y el núcleo y desconexiones de devanados en circuitos abiertos.
Las fallas externas se refieren a varias fallas de cortocircuito entre fases entre los bujes/cables externos del transformador de tipo seco 11kv 433v 2500kva scb10 y fallas a tierra monofásicas causadas por una descarga disruptiva del aislamiento del buje a través del recinto del tanque.
Las fallas en los transformadores pueden ser muy dañinas. Especialmente durante una falla interna, el arco eléctrico de alta temperatura generado por la corriente de cortocircuito no solo quemará el aislamiento del devanado y el núcleo, sino que también provocará que el aceite del transformador se descomponga térmicamente, produciendo grandes cantidades de gas, lo que puede provocar la deformación o incluso la explosión del tanque del transformador. Por lo tanto, se debe desconectar un transformador y dispararlo cuando ocurre una falla.
Las condiciones anormales de los transformadores incluyen principalmente sobrecarga, bajo nivel de aceite, sobrecorriente causada por cortocircuitos externos, temperatura excesivamente alta del aceite durante la operación, temperatura excesivamente alta del devanado, presión excesiva del transformador y fallas del sistema de enfriamiento. Cuando el transformador se encuentra en un estado operativo anormal, se debe emitir una señal de alarma.
|
Nombre |

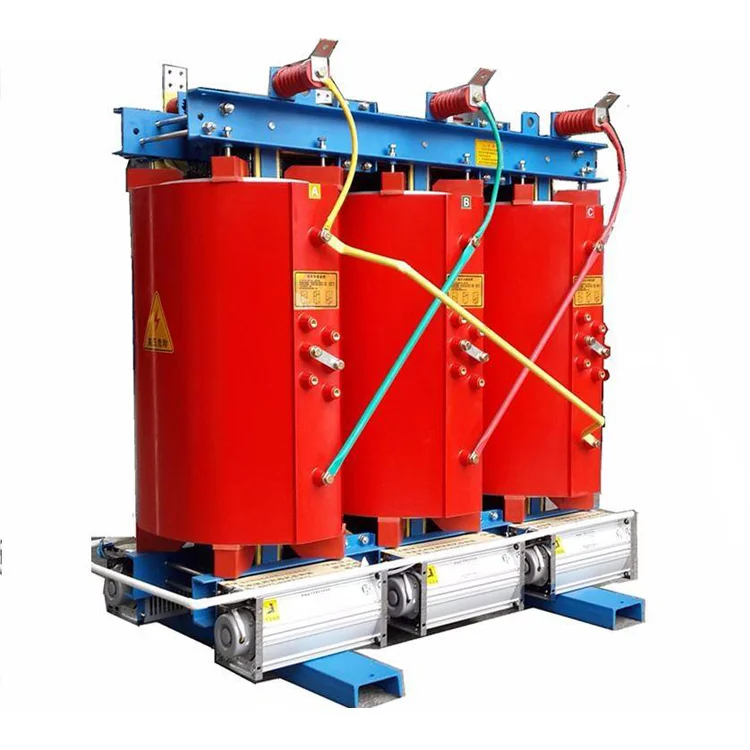

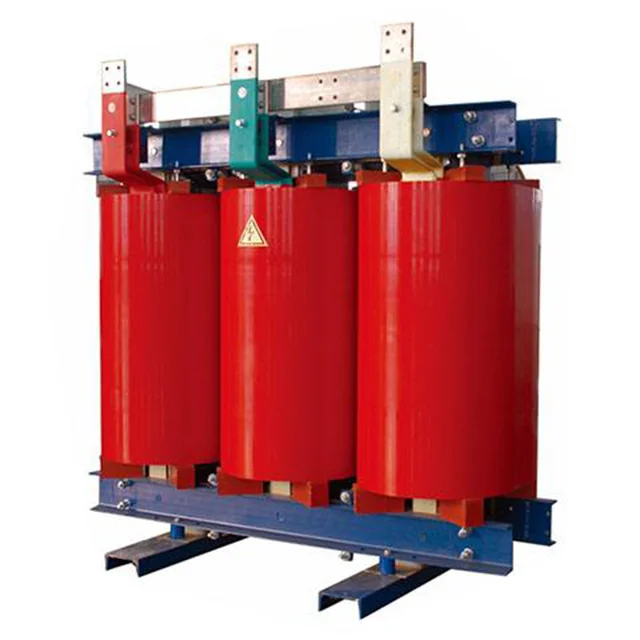

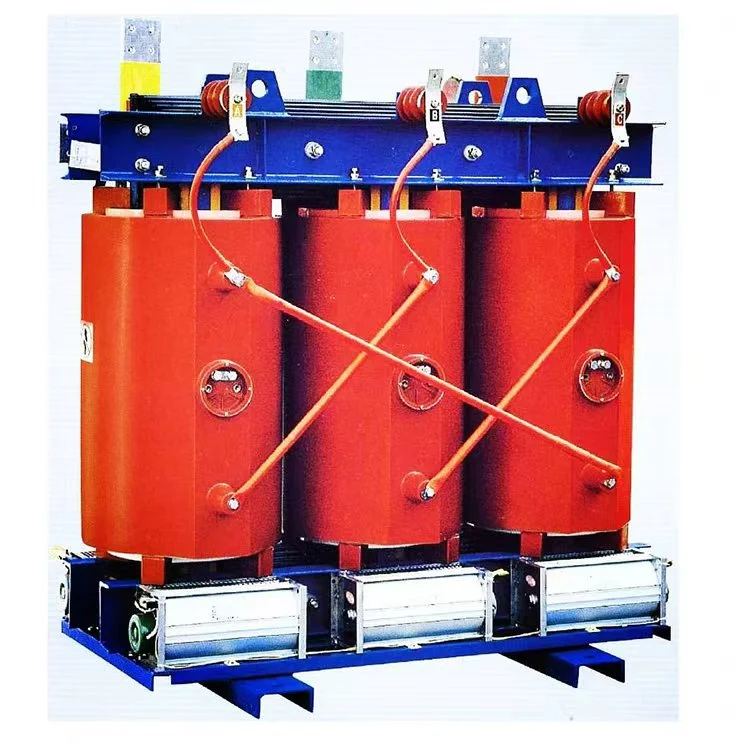

Transformador tipo seco 11kv 433v 2500kva scb10 |
|
Capacidad nominal |
2500kva |
|
voltaje primario |
11KV |
|
voltaje secundario |
0,4 0,415 kV |
|
Material aislante |
resina fundida |
|
Grupo de vectores |
Dyn11 Yyn0 |
|
Sin pérdida de carga (P0) |
3600W±15% |
|
Pérdida de carga (Pk) a 120 °C |
18800W±15% |
|
Voltaje de impedancia (Reino Unido) |
8% |
|
Clase de aislamiento |
CLASE F o H |
|
Método de enfriamiento |
ONAF ONAF |
|
Descarga parcial |
Menos de 10 piezas |
1. ¿Cuál es la eficiencia típica de este transformador?
A plena carga, la eficiencia supera el 98,5% para el nivel de pérdida SCB10. Con una carga del 75%, puede llegar al 99%.
2. ¿Qué peso tiene el transformador tipo seco SCB10 de 2500 kVA?
Aproximadamente 3500 4200 kg dependiendo del material de bobinado (el cobre es más pesado pero más eficiente).
3. ¿Cuál es el plazo de entrega para la fabricación?
Normalmente de 4 a 6 semanas
4. ¿Cumple con los estándares internacionales?
Sí, certificado según IEC 60076 11, GB1094.11 y también ANSI/IEEE C57.12.91.
5.¿Por qué comprarnos?
Precios directos de fábrica con informes de prueba completos
Personalización disponible (grifos, recinto, grupo de vectores)
Envío global con embalaje profesional
2 años de garantía y soporte técnico de por vida
Unidades en existencia de transformador tipo seco SCB10 de 11 kV 433 V 2500 kVA disponibles para proyectos urgentes
Caja de protección IP21
Núcleo del transformador
Devanado del transformador
