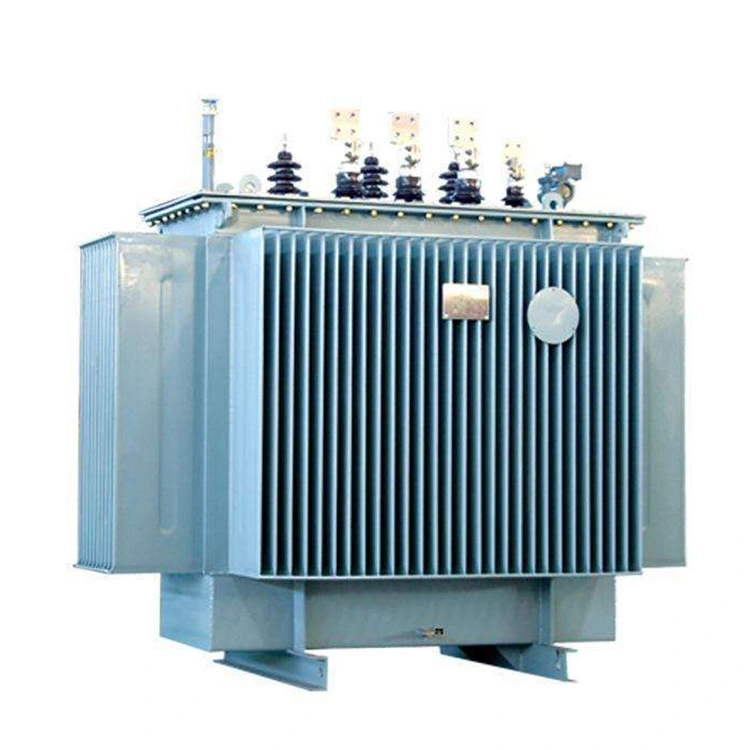

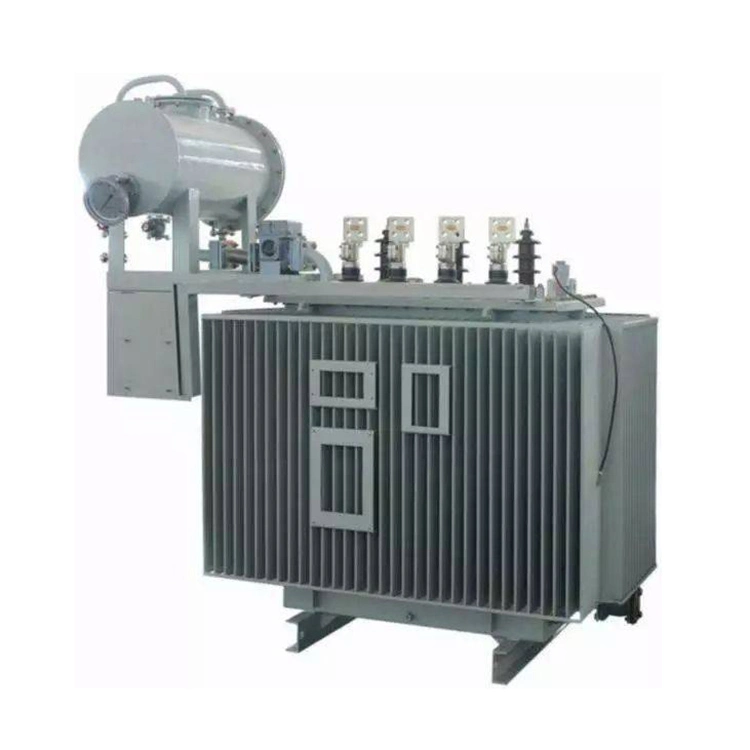

Un transformador sumergido en aceite de 11 kv a 0,4 kv 800 kva es un dispositivo de transformación de energía que utiliza aceite aislante para controlar la temperatura de funcionamiento y mantener un rendimiento confiable. Las partes activas del transformador sumergido en aceite de 11 kv a 0,4 kv y 800 kva están alojadas dentro de un tanque de acero soldado lleno de aceite aislante. El aceite sirve como medio de refrigeración y como medio de aislamiento eléctrico, lo que permite que el calor generado durante el funcionamiento se transfiera de forma eficiente y se disipe de forma segura. De acuerdo con los métodos de enfriamiento y las clasificaciones de capacidad, los transformadores sumergidos en aceite generalmente se clasifican en transformadores sumergidos en aceite enfriados naturalmente y transformadores sumergidos en aceite enfriados por aire forzado, que también se denominan ONAN y ONAF, respectivamente.
El núcleo magnético proporciona el camino para el flujo magnético y forma la parte central del transformador sumergido en aceite de 11 kv a 0,4 kv y 800 kva. Permite la transferencia de energía eléctrica entre devanados mediante inducción electromagnética.
Los devanados generan el campo magnético necesario para la transformación de voltaje. Están hechos de bobinas conductoras enrolladas alrededor del núcleo, cuyos devanados están aislados utilizando materiales de papel especializados y capas protectoras aislantes. A medida que aumenta el voltaje de funcionamiento, se aplica un aislamiento más grueso para garantizar una rigidez dieléctrica y una seguridad operativa adecuadas.
El tanque del transformador alberga el núcleo y los devanados para brindar protección mecánica al conjunto interno. Los casquillos montados en el tanque permiten que los devanados se conecten al sistema de energía manteniendo un aislamiento adecuado. Los radiadores conectados al tanque aumentan la superficie externa, lo que mejora la disipación de calor y mejora el rendimiento de refrigeración.
El aceite aislante llena el interior del tanque y realiza dos funciones esenciales. Proporciona aislamiento eléctrico entre componentes energizados y actúa como medio de refrigeración. Durante la operación, el aceite circula naturalmente o a través de vías de flujo asistido alrededor de los devanados y el conjunto del núcleo. Lleva el calor lejos de los puntos calientes y lo transfiere al tanque y a los radiadores, donde se libera al entorno circundante.
|
Nombre del producto |
Transformador sumergido en aceite de 11kv a 0,4kv 800kva |
|
|
Capacidad nominal |
800kVA |
|
|
Alto voltaje del sistema |
12 kilovoltios |
|
|
Tensión primaria nominal |
11kV±2×2,5% |
|
|
Tensión secundaria nominal |
400/230 V |
|
|
Cambiador de toques |
Tipo |
DETC o OLTC |
|
Rango |
±2×2,5%, 5 posiciones |
|
|
Eficiencia |
≥ 99% |
|
|
Impedancia |
4,5% con ±10% de tolerancia |
|
|
Temperatura máxima |
≤50 ℃ |
|
|
Humedad relativa |
95% |
|
Los transformadores sumergidos en aceite de 11 kv a 0,4 kv y 800 kva ofrecen un excelente aislamiento eléctrico debido a la alta rigidez dieléctrica del aceite aislante. El aceite también proporciona una disipación de calor eficaz. Hace que los transformadores sumergidos en aceite sean ideales para aplicaciones de alto voltaje y alta potencia. Los transformadores sumergidos en aceite de 11 kv a 0,4 kv y 800 kva se utilizan ampliamente en redes de transmisión de energía, instalaciones industriales y subestaciones donde se requiere un funcionamiento confiable en condiciones eléctricas exigentes.
La capacidad de enfriamiento del aceite aislante ayuda a mantener temperaturas de funcionamiento estables incluso en condiciones de carga pesada. En comparación con los transformadores de tipo seco, permite que los transformadores sumergidos en aceite manejen sobrecargas sostenidas de manera más efectiva y contribuye a una vida operativa más larga. Con un mantenimiento adecuado, muchos transformadores sumergidos en aceite permanecen en servicio durante dos o tres décadas.
Para la misma potencia nominal, los transformadores sumergidos en aceite son generalmente más económicos de fabricar que los transformadores de resina fundida. Su menor costo de inversión inicial los convierte en una opción atractiva para servicios públicos, proyectos industriales y desarrollos de infraestructura que buscan un equilibrio entre desempeño y presupuesto.
Los transformadores sumergidos en aceite de 11 kv a 0,4 kv y 800 kva están diseñados para funcionar de manera confiable en condiciones operativas desafiantes, que incluyen áreas con altas temperaturas ambiente y entornos polvorientos. Su construcción robusta y su fuerte resistencia a perturbaciones externas ayudan a garantizar una distribución de energía estable y confiable en entornos exigentes.
