Cuando se utiliza junto con papel aislante y otros materiales aislantes, el aceite de transformador permite una estructura de aislamiento más compacta. Esto ayuda a reducir el tamaño general del equipo y los costos de fabricación mientras se mantiene una alta confiabilidad eléctrica.
El aceite de transformador transfiere calor de manera mucho más efectiva que el aire, lo que permite una rápida eliminación del calor de operación del núcleo y los devanados. Esta capacidad de enfriamiento eficiente contribuye a un rendimiento estable y extiende la vida útil del transformador de aceite de 35 kv sz1110000 kva con oltc.
El aceite actúa como una barrera protectora que aísla los materiales aislantes internos de la humedad y el oxígeno de la atmósfera. Como resultado, el proceso de envejecimiento del papel aislante se ralentiza significativamente. Ayuda a extender la vida operativa del transformador de aceite de 35 kv sz1110000 kva con oltc.
El sistema de enfriamiento de aceite controla efectivamente el aumento de temperatura durante la operación. Esto permite que el transformador sumergido en aceite de 35 kv y 10000 kva maneje condiciones de sobrecarga temporales y cumpla con los requisitos de demanda máxima de energía sin comprometer la confiabilidad.
A pesar de estas ventajas, los transformadores sumergidos en aceite de 35 kv y 10000 kva también tienen ciertas limitaciones. Se requieren pruebas y mantenimiento regulares del aceite para garantizar el rendimiento a largo plazo. Además, la presencia de aceite aislante introduce consideraciones ambientales y de seguridad contra incendios que deben abordarse mediante prácticas adecuadas de diseño, instalación y mantenimiento.
|
Nombre del producto |

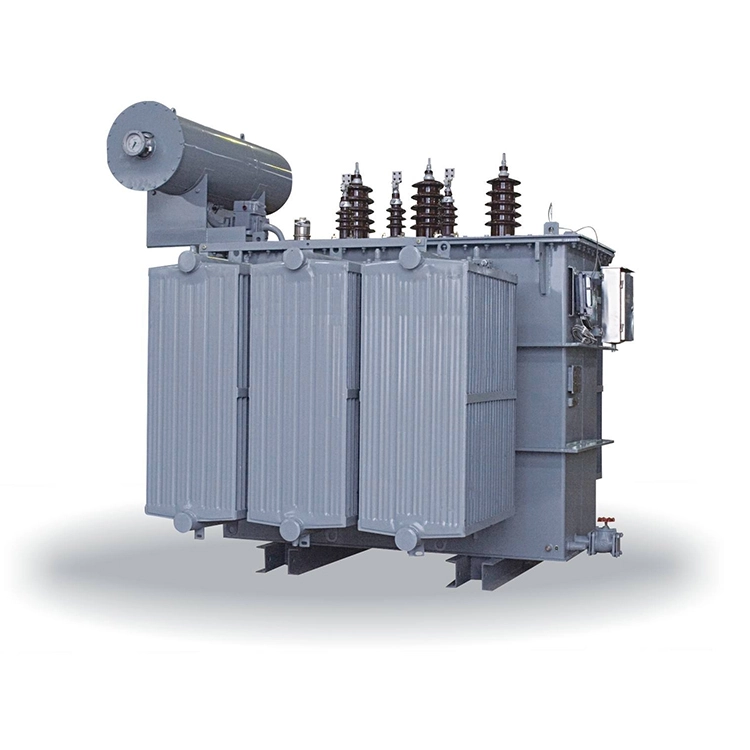

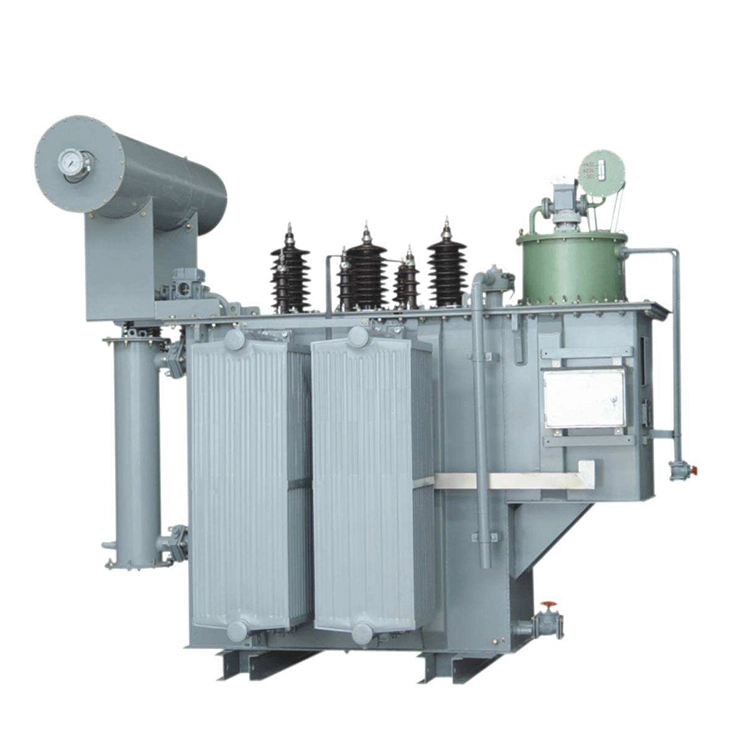

Transformador de aceite 35kv sz1110000 kva con oltc |
|
|
Potencia nominal |
10000kVA |
|
|
Máx. Voltaje de trabajo |
40,5 kilovoltios |
|
|
Relación de voltaje |
35/11kV, 35/10kV, 35/6,6kV, 35/6,3kV |
|
|
Grupo de vectores |
YNd11 |
|
|
Cambiador de toques |
Tipo |
OLTC |
|
Rango de voltaje de alta tensión |
±5×1,25%; ±8×1,25% |
|
|
Sin pérdida de carga |
8700 W± 15% |
|
|
Pérdida de carga |
45300W± 15% |
|
|
Sin corriente de carga |
≤ 0,35% |
|
|
Impedancia |
8,5%± 10% |
|
El mantenimiento adecuado de un transformador de aceite de 35 kv sz1110000 kva con oltc es esencial para mantener el rendimiento del aislamiento y la eficiencia de refrigeración. Se deben realizar periódicamente las siguientes inspecciones:
El aceite del transformador debe probarse cada seis meses para verificar la pérdida dieléctrica y el contenido de humedad. Si el valor de la pérdida dieléctrica excede el límite recomendado, el aceite debe filtrarse o reemplazarse para mantener un rendimiento de aislamiento confiable.
La temperatura superior del aceite de un transformador sumergido en aceite de 35 kv y 10000 kva normalmente debe permanecer por debajo de 85 °C durante el funcionamiento. Si la temperatura supera los 95°C. Es necesario inspeccionar el sistema de refrigeración en busca de radiadores bloqueados, ventiladores defectuosos o polvo acumulado, y limpiar las superficies de refrigeración cuando sea necesario.
La resistencia del aislamiento debe medirse al menos una vez al año. El transformador de aceite de 35kv sz1110000 kva con oltc se considera en buenas condiciones cuando la resistencia del devanado de alta tensión a tierra excede los 2000 MΩ y la resistencia del devanado de baja tensión a tierra excede los 500 MΩ.
Si el relé de gas funciona, primero verifique que el nivel de aceite esté dentro del rango normal. Después de descartar el bajo nivel de aceite como causa, se deben realizar más comprobaciones para determinar si se ha producido una generación interna de gas u otra falla.
