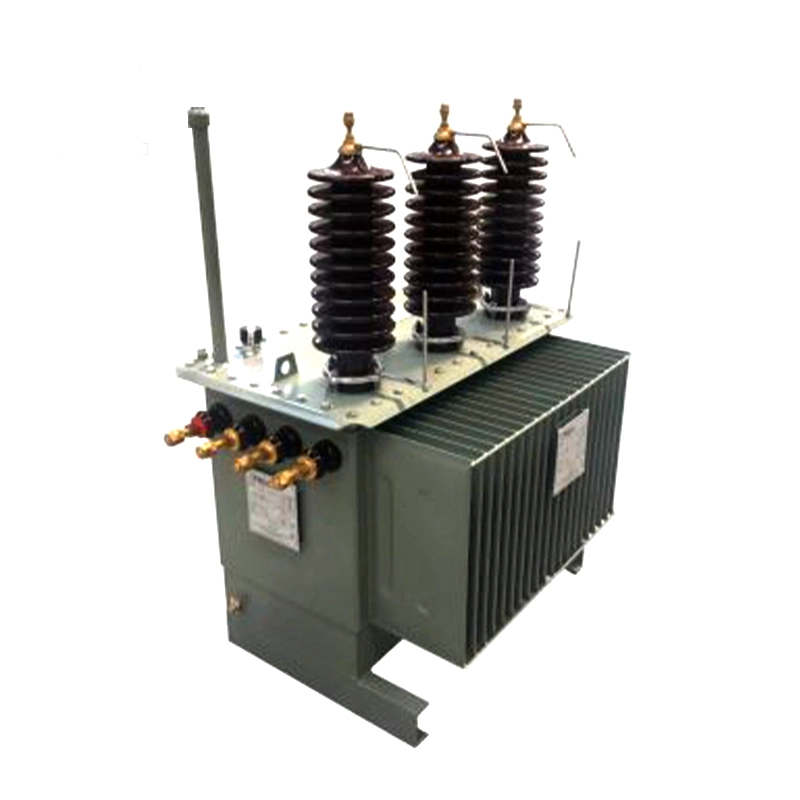

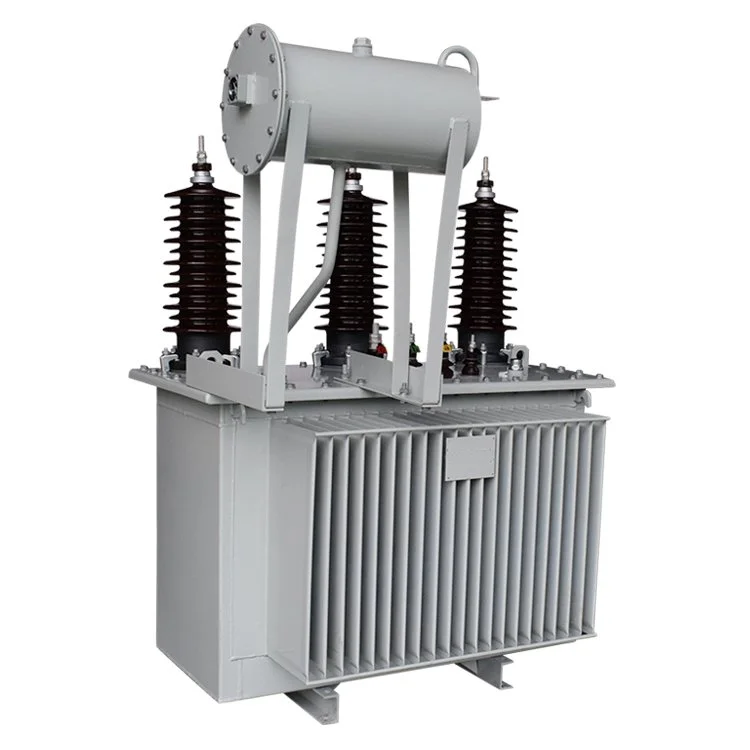

Transformador sumergido en aceite de dos devanados de 33kv 50kva

Inspección y pruebas previas a la puesta en marcha de transformadores sumergidos en aceite de 33 kv y 50 kva

1. Inspección visual de apariencia y estructura

Se debe realizar una inspección visual exhaustiva para garantizar que el transformador sumergido en aceite de dos devanados de 33 kv y 50 kva esté libre de daños visibles, deformaciones o fugas de aceite. Todos los componentes externos, incluidos el tanque, los radiadores, los casquillos y el dispositivo de alivio de presión, se deben revisar para confirmar que estén en buenas condiciones y correctamente instalados. Se verificará el apriete de todas las conexiones mecánicas. Además, se deberá inspeccionar el sistema de puesta a tierra para garantizar que esté instalado correctamente y proporcione una conexión a tierra confiable, lo cual es esencial para la seguridad operativa.

2. Prueba de resistencia de aislamiento

La prueba de resistencia de aislamiento es un método clave para evaluar el estado del sistema de aislamiento de un transformador sumergido en aceite de dos devanados de 33 kv y 50 kva. Se utilizará un megaóhmetro para medir la resistencia de aislamiento entre fase a fase y también entre cada fase a tierra. Los valores obtenidos se compararán con los datos de referencia especificados por el fabricante para confirmar que el rendimiento del aislamiento cumple con los estándares requeridos.

3. Prueba del factor de disipación dieléctrica

La prueba de pérdida dieléctrica, que también se llama prueba tan δ, se utiliza para evaluar el ingreso de humedad, el envejecimiento del aislamiento o una posible descarga parcial dentro del transformador sumergido en aceite de dos devanados de 33 kv y 50 kva. Midiendo el factor de disipación dieléctrica, se puede evaluar de forma más exhaustiva el estado de los materiales aislantes. Esta prueba normalmente se realiza junto con la prueba de resistencia del aislamiento para obtener una evaluación más completa del estado del aislamiento.

4. Verificación de la relación de giros y del grupo de vectores

La relación de espiras del transformador se verificará para garantizar el cumplimiento de las especificaciones de diseño, lo que incluye confirmar la relación correcta entre los devanados de voltaje primario y secundario de transformadores sumergidos en aceite de dos devanados de 33 kv y 50 kva. Al mismo tiempo, se comprobará el grupo vectorial para garantizar el correcto desplazamiento de fases y la correcta conexión de los devanados trifásicos, de acuerdo con los requisitos del sistema eléctrico.

5. Prueba sin carga

La prueba sin carga se realiza con el transformador sumergido en aceite de dos devanados de 33 kv y 50 kva energizado en el lado primario mientras el lado secundario permanece en circuito abierto. El propósito es medir la corriente sin carga y las pérdidas sin carga. Esta prueba proporciona información importante sobre la calidad del núcleo, la distribución del flujo magnético y la simetría del devanado. También ayuda a identificar posibles anomalías en el circuito magnético.

6. Prueba de cortocircuito

Durante la prueba de cortocircuito, se aplica un voltaje reducido al devanado de voltaje primario mientras se cortocircuita el devanado de voltaje secundario, lo que permite medir la impedancia de cortocircuito y las pérdidas de carga. La prueba proporciona datos valiosos sobre el rendimiento de un transformador sumergido en aceite de dos devanados de 33 kv y 50 kva en condiciones de carga, que incluye el comportamiento térmico, la capacidad de resistencia a cortocircuitos y la resistencia mecánica de los devanados.

7. Análisis de la calidad del aceite e inspección del nivel de aceite

Para transformadores sumergidos en aceite de dos devanados de 33 kv y 50 kva, la condición del aceite aislante afecta directamente el rendimiento operativo y la vida útil. Antes de la puesta en servicio, se tomarán muestras de aceite para análisis de laboratorio para verificar parámetros como el contenido de humedad, la acidez y los niveles de impurezas. Todos los resultados deberán cumplir con los estándares aplicables. Además, se verificará que el nivel de aceite dentro del tanque se encuentre dentro del rango requerido, garantizando un enfriamiento y aislamiento efectivo durante la operación.

En resumen, se deben completar una serie de inspecciones y pruebas estrictas antes de poner en servicio un transformador sumergido en aceite de dos devanados de 33 kv y 50 kva. Estos procedimientos garantizan un rendimiento estable, seguridad operativa y confiabilidad a largo plazo. Las pruebas adecuadas previas a la puesta en servicio no solo reducen el riesgo de posibles fallas, sino que también proporcionan una base sólida para una operación segura y eficiente a largo plazo del transformador sumergido en aceite de dos devanados de 33 kv y 50 kva.
