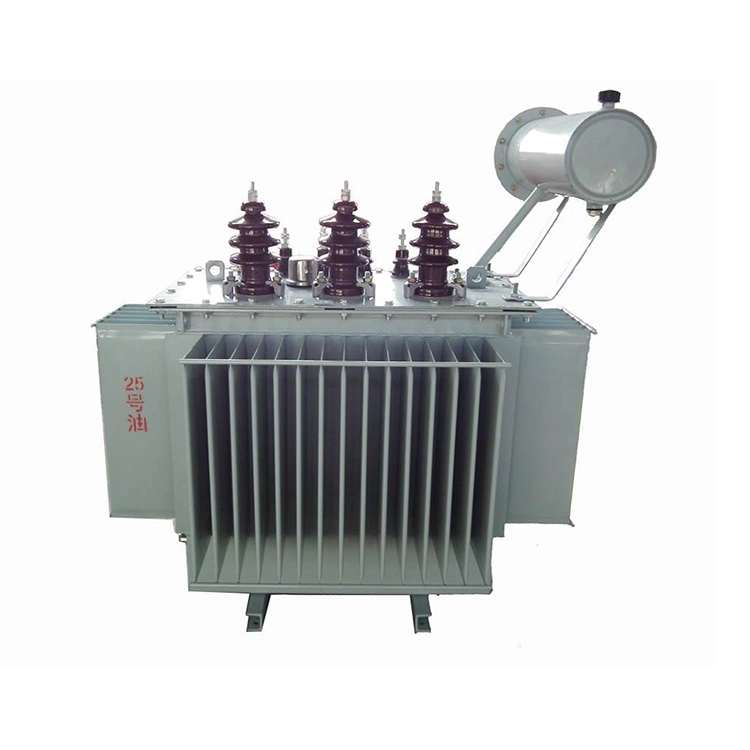

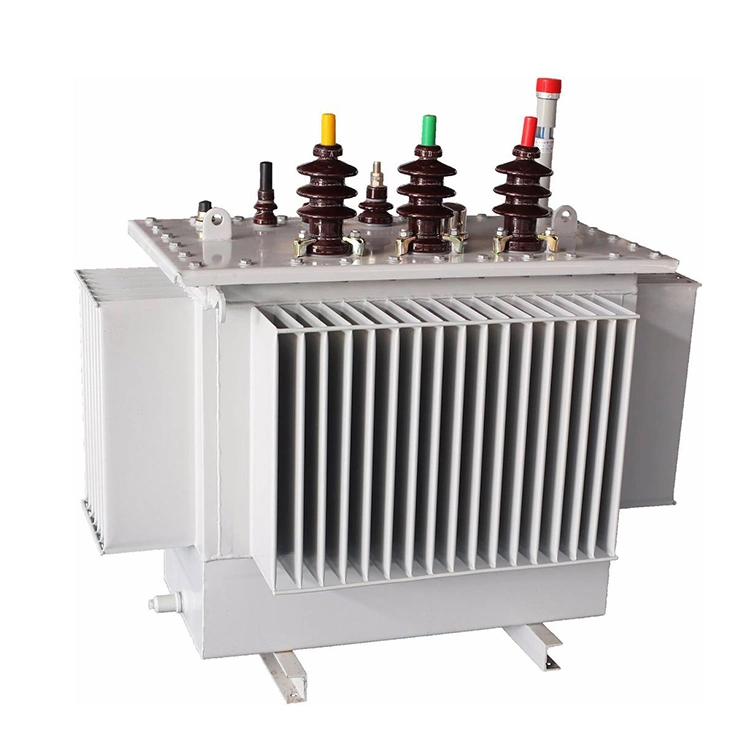

Transformador eléctrico de bajas pérdidas lleno de aceite de 160kva

Características funcionales de los transformadores de potencia sumergidos en aceite de bajas pérdidas:

1. Bajo nivel de ruido: el transformador eléctrico de baja pérdida lleno de aceite de 160 kva presenta un diseño compacto y emplea nuevos materiales y procesos de fabricación avanzados para reducir eficazmente el ruido operativo. Está diseñado sin conservador, lo que da como resultado una altura total más baja en comparación con las unidades convencionales de la misma clase.

2. Proceso avanzado de llenado al vacío: durante el proceso de sellado, se aplica una técnica de llenado de aceite al vacío para eliminar completamente la humedad dentro del tanque del transformador. Una vez sellados, los componentes internos no quedan expuestos al aire. Esto evita eficazmente que entre oxígeno y humedad en la unidad, lo que de otro modo provocaría la degradación del rendimiento del aislamiento, lo que incluye el envejecimiento de los materiales aislantes y del aceite dieléctrico.

3. Vida útil extendida y confiable: La cubierta del tanque y la brida del tanque de los transformadores eléctricos de baja pérdida llenos de aceite de 160 kva completamente sellados se conectan mediante pernos o una estructura soldada. Este diseño aísla completamente el aceite aislante del contacto con el aire, lo que evita que el aislamiento absorba humedad. Como resultado, la tasa de envejecimiento del aislamiento se reduce considerablemente, lo que extiende significativamente la vida útil operativa del transformador eléctrico de baja pérdida lleno de aceite de 160 kva.

4. Tamaño compacto y apariencia estética: El tanque del transformador eléctrico de baja pérdida lleno de aceite de 160 kva utiliza paneles de enfriamiento de tipo aleta corrugada. Estos paneles se ajustan a los cambios de volumen de aceite causados ​​por las fluctuaciones de temperatura a través de su expansión y contracción elástica. El diseño del tanque corrugado ofrece una forma compacta y visualmente atractiva y requiere una instalación más pequeña.

Especificación técnica:

Puntos clave para el mantenimiento diario de transformadores sumergidos en aceite

1. Inspección y mantenimiento del nivel de aceite

A. El nivel de aceite se mantendrá entre un cuarto y tres cuartos de la escala del indicador de nivel de aceite. Un nivel de aceite demasiado bajo puede provocar un aislamiento insuficiente o un sobrecalentamiento. Un nivel de aceite demasiado alto puede provocar una presión de aceite anormal.

B. El método de inspección implica observar el nivel de aceite a través de un indicador de nivel de aceite transparente o un indicador de nivel de aceite magnético. La inspección de un transformador eléctrico de bajas pérdidas lleno de aceite de 160kva debe realizarse con el corte de energía y la temperatura del aceite estable. Durante el invierno, el nivel de aceite puede bajar entre un cinco y un diez por ciento.

2. Pruebas y reemplazo de la calidad del aceite

A. El muestreo para pruebas se realizará al menos una vez al año. La prueba medirá el voltaje de ruptura que debe ser de al menos 35 kilovoltios, el contenido de humedad que no debe exceder las 20 partes por millón y el índice de acidez que no debe exceder los 0,1 miligramos de KOH por gramo. Si estos valores exceden los límites especificados, el aceite debe filtrarse o reemplazarse.

B. El ciclo de reemplazo de aceite suele ser de ocho a diez años, sujeto a ajustes según el entorno operativo específico.

3. Monitoreo de temperatura

A. La temperatura superior del aceite no deberá exceder los 85 grados Celsius para enfriamiento natural o los 95 grados Celsius para enfriamiento forzado. El límite de aumento de temperatura es de 55 Kelvin.

B. El polvo y los residuos de la superficie del radiador se deben limpiar periódicamente para garantizar una ventilación adecuada.
