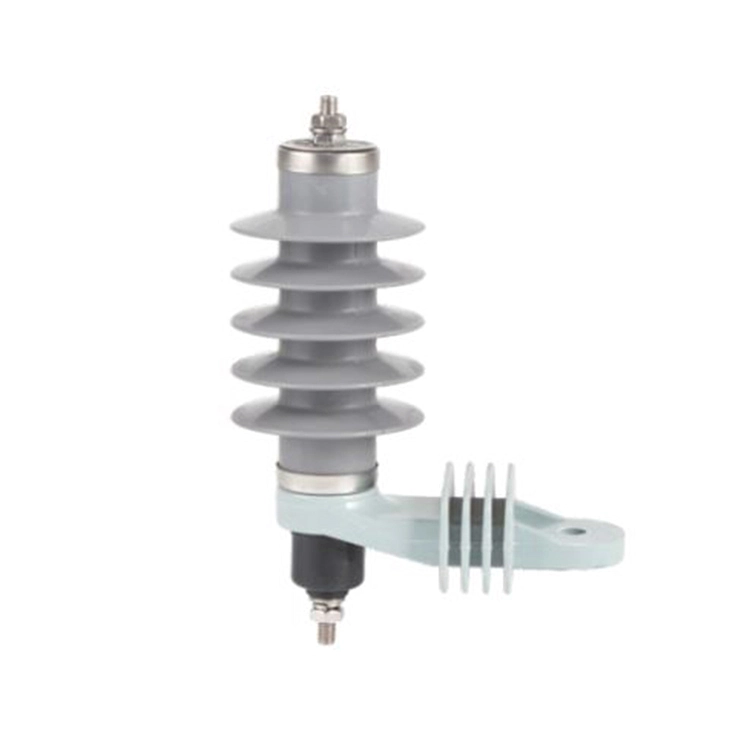

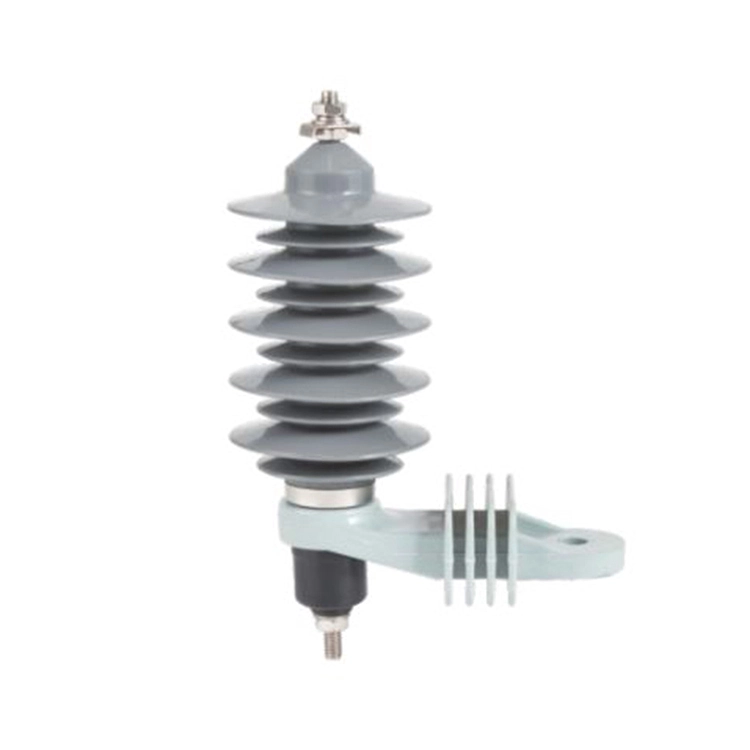

El pararrayos de óxido de zinc de 11 kv es un dispositivo de protección crítico utilizado en subestaciones y redes eléctricas de distribución. Está diseñado para proteger transformadores de distribución, paneles eléctricos y cables contra sobretensiones de rayos y conmutación.
Al adoptar tecnología avanzada de varistor de ZnO, el pararrayos de óxido de zinc de 11 kv en la subestación presenta excelentes características no lineales, respuesta rápida y bajo voltaje residual. Garantiza una protección fiable contra sobretensiones sin generar corriente de seguimiento de frecuencia eléctrica.
Disponible con carcasa de porcelana o caucho de silicona, elPararrayos de óxido de zinc de 11kven subestación ofrece hidrofobicidad superior, resistencia a la contaminación y una larga vida útil. Es adecuado para instalación interior y exterior en subestaciones, plantas industriales y sistemas de energía renovable.
Descargador de sobretensiones de 3 a 10 kV:
|
Modo |
A nosotros |
Ur |
uc |
U1mA |
contra |
VL |
vsw |
LD (2 ms) |
HC (4/10μs) |
|
|
kV(rms) |
≮kV |
≯kV |
A |
ka |
||||
|
YH5WS-5/15 |
3 |
5 |
4.0 |
7.5 |
15.5 |
13.5 |
12.8 |
150 |
65 |
|
YH5WS-10/30 |
6 |
10 |
8.0 |
14.4 |
31.0 |
30 |
27 |
150 |
65 |
|
YH5WS-17/50 |
10 |
17 |
13.6 |
24 |
51.5 |
50 |
45 |
150 |
65 |
| A nosotros | Voltaje nominal del sistema |
| Ur | Tensión nominal del pararrayos |
| uc | Voltaje de funcionamiento continuo |
| U1mA | Tensión de referencia CC a 1 mA |
| contra | Tensión residual de impulso de corriente pronunciada; |
| VL | Voltaje residual del impulso del rayo |
| vsw | Voltaje residual de impulso de conmutación |
| LD | Resistencia al impulso de corriente de larga duración |
| HC | Resistencia al impulso de alta corriente |
P: ¿Por qué es necesario un pararrayos de óxido de zinc de 11 kv en una subestación?
R: Las subestaciones son puntos críticos en la red de distribución eléctrica, y equipos como transformadores de distribución, disyuntores de media y baja tensión y barras colectoras son susceptibles a daños por sobretensiones transitorias. Los pararrayos de óxido de zinc de 11 kv desvían estas sobretensiones de forma segura al suelo, evitando roturas del aislamiento, fallas del equipo y posibles riesgos de incendio en las subestaciones de 11 kv.
P: ¿Cómo funciona un pararrayos de óxido de zinc de 11 kv en una subestación?
R: Cuando se produce una sobretensión, la resistencia del varistor de óxido de zinc disminuye, lo que permite que el pararrayos de óxido de zinc de 11 kv conduzca la sobrecorriente a tierra. Una vez que la sobretensión se disipa y el voltaje vuelve a los niveles normales, la resistencia del pararrayos de óxido de zinc de 11 kv aumenta, bloqueando efectivamente cualquier flujo de corriente adicional y protegiendo el equipo conectado.
P: ¿Cómo se debe instalar un pararrayos de óxido de zinc de 11kV en una subestación?
R: La instalación de un juego de pararrayos de óxido de zinc de 11 kv en una subestación debe seguir las pautas del fabricante y los estándares de la industria. Las consideraciones clave incluyen las siguientes:
Conexión a tierra adecuada: Asegure una ruta de baja resistencia a tierra para facilitar una disipación efectiva de sobretensiones.
Orientación correcta: Instale el pararrayos de óxido de zinc de 11 kv en la polaridad correcta para garantizar un funcionamiento adecuado.
Espacio libre: Mantenga un espacio adecuado para evitar descargas eléctricas y garantizar la seguridad.
Accesibilidad: Posición para fácil inspección y mantenimiento.
