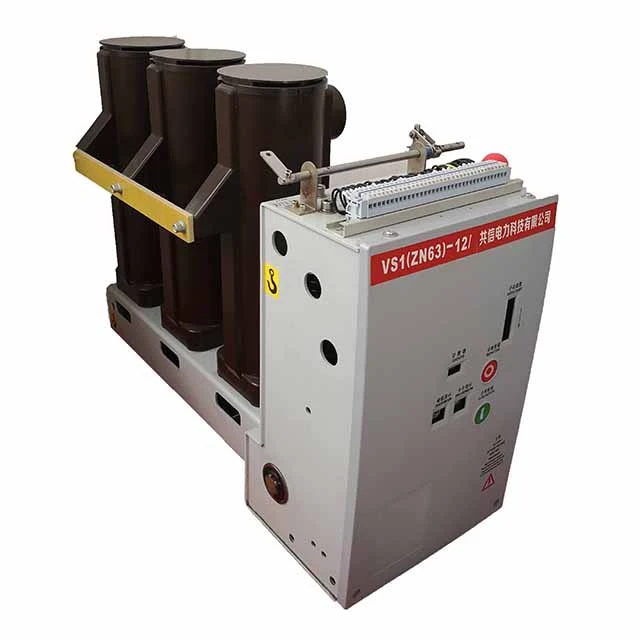

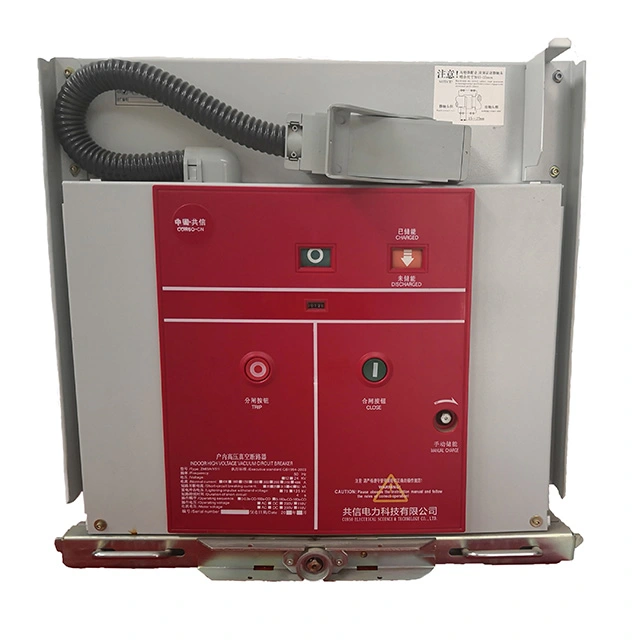

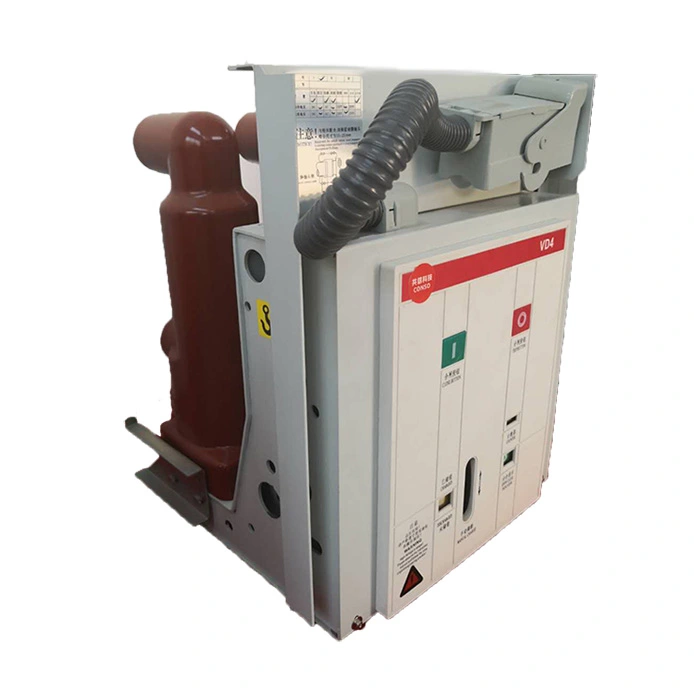

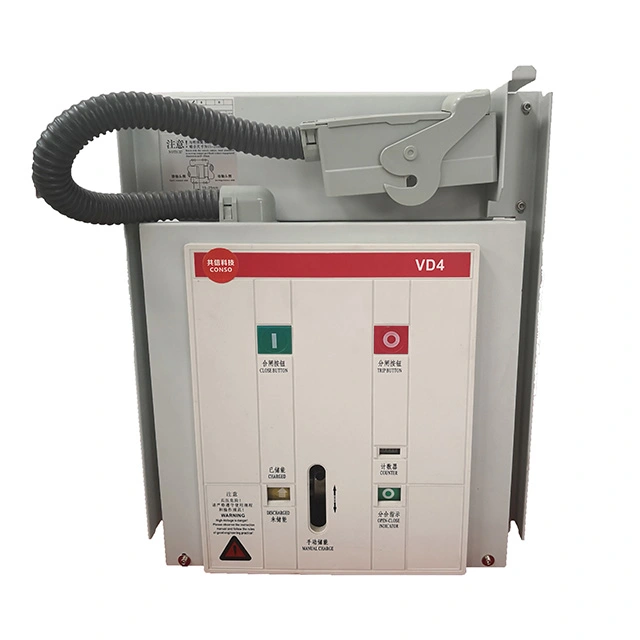

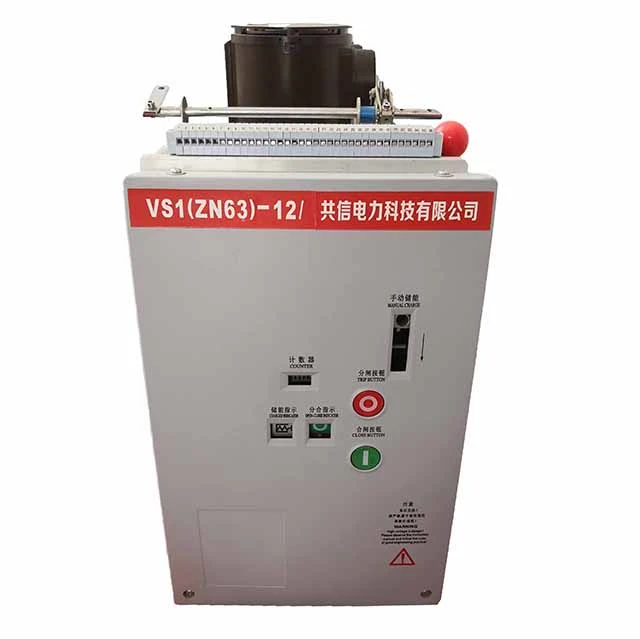

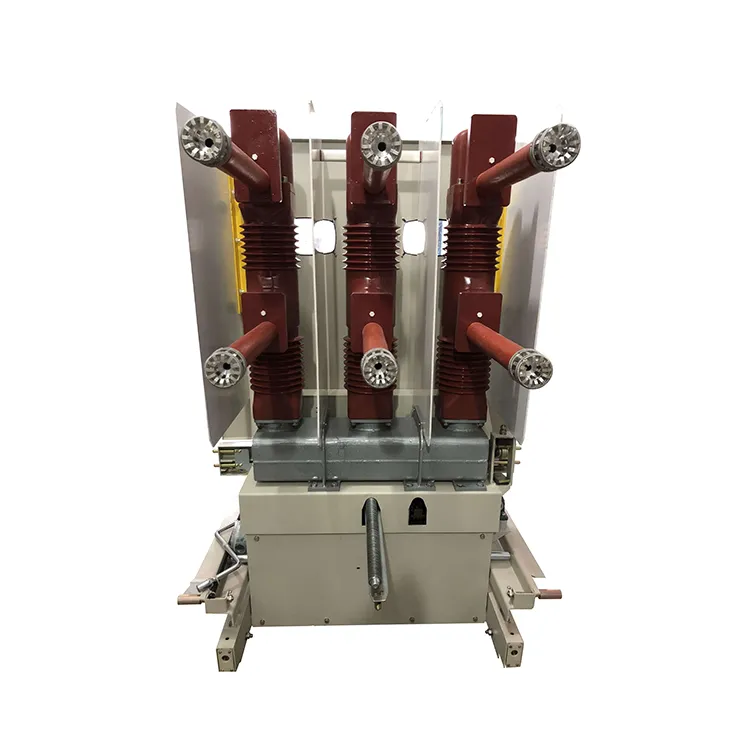

El disyuntor eléctrico de vacío vcb de 11 kv está diseñado para su uso en sistemas de energía de 12 kV como dispositivo de protección y control para equipos de redes eléctricas, así como para instalaciones eléctricas industriales y mineras. Se puede instalar en cuadros eléctricos como los paneles eléctricos de las series KYN28, HXGN y GG-1A, y es adecuado para aplicaciones que requieren operaciones frecuentes.

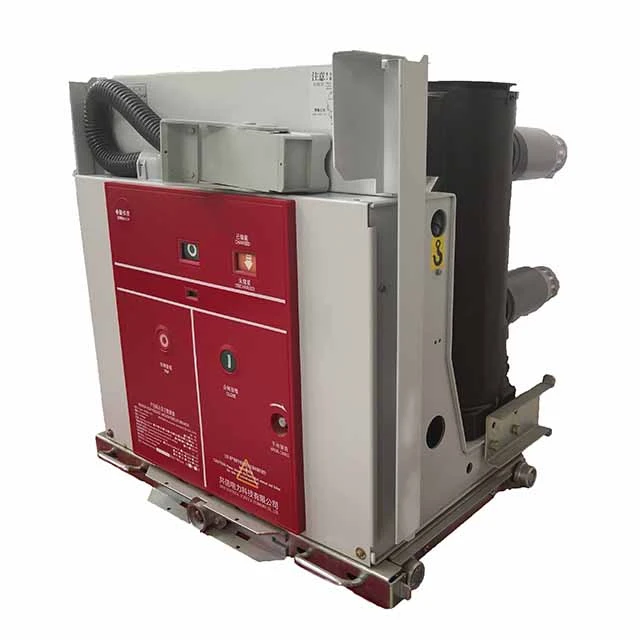

Los tipos de instalación disponibles del disyuntor eléctrico de vacío vcb de 11 kv incluyen el tipo carro (carrito de mano), el tipo estacionario, el tipo de montaje lateral y el tipo de imán permanente. Según la estructura de aislamiento, se ofrece en tipo estándar, tipo cilindro aislado y tipo poste de resina fundida. Las unidades auxiliares compatibles del disyuntor de circuito de vacío eléctrico vcb de 11 kv incluyen carro de aislamiento, carro de fusibles y carro de transformador de voltaje.
Estructura: El interruptor de vacío y el circuito conductor principal están encapsulados en resina epoxi, lo que proporciona una excelente resistencia a la vibración, el polvo, la humedad y la contaminación. Este diseño mejora significativamente la confiabilidad y extiende la vida útil en ambientes hostiles.
Interruptor en vacío: Ofrece un sólido rendimiento de extinción de arco y capacidad de interrupción, lo que garantiza una alta capacidad de corte en cortocircuito (hasta 40 kA) y una resistencia eléctrica estable.
Mecanismo de operación: Diseñado como una unidad integrada con el cuerpo del interruptor automático, se puede configurar de manera flexible para instalación fija, con carro (carrito de mano) o de montaje lateral, para cumplir con los requisitos de diferentes sistemas de aparamenta.
Funciones de protección: Protección integrada contra sobrecarga, cortocircuito y subtensión, garantizando un funcionamiento seguro y confiable del sistema eléctrico.
Resistencia Mecánica: más de 10.000 operaciones.
|
Máx. Voltaje de trabajo (kV) |
12 |
||
|
Voltaje de operación (V) |
CA 220/110 CC 220/110 |
||
|
Frecuencia nominal (Hz) |
50 |
||
|
Tolerancia nominal de voltaje de impulso de iluminación (kV) |
75 |
||
|
1 min Tensión de frecuencia eléctrica (kV) |
42 |
||
|
Corriente nominal de corte en cortocircuito (kA) |
25 |
31.5 |
40 |
|
Corriente nominal (A) |
630 |
630/1250 |
1250/1600 |
|
1250 |
1600/2000 |
2000/2500 |
|
|
1600 |
2500/3150/4000 |
3150/4000 |
|
|
Vida mecánica (veces) |
10000 o 20000 |
||
|
Velocidad media de cierre (m/s) |
0,5 a 0,8 |
||
|
Velocidad media de disparo (m/s) |
0,9 a 1,2 |
||
|
Tiempos nominales de rotura de cortocircuito (veces) |
30 |
||
|
Hora de cierre (ms) |
35 a 70 |
||
|
Tiempo de disparo (ms) |
20 a 50 |
||
